QUADRO DE ESPORTES CENTRO COMUNITÁRIO - AFAGO
2016, SÃO PAULO - SP
ARQUITETURA
João Paulo Meirelles de Faria
EQUIPE
Nilton Suenaga
Beatriz Marques
Bruno Manso
Gabriela Takase
Kaique Xavier
ESTRUTURA
Benedictis Engenharia
INSTALAÇÕES
JPD Instalações Elétricas e Hidráulicas

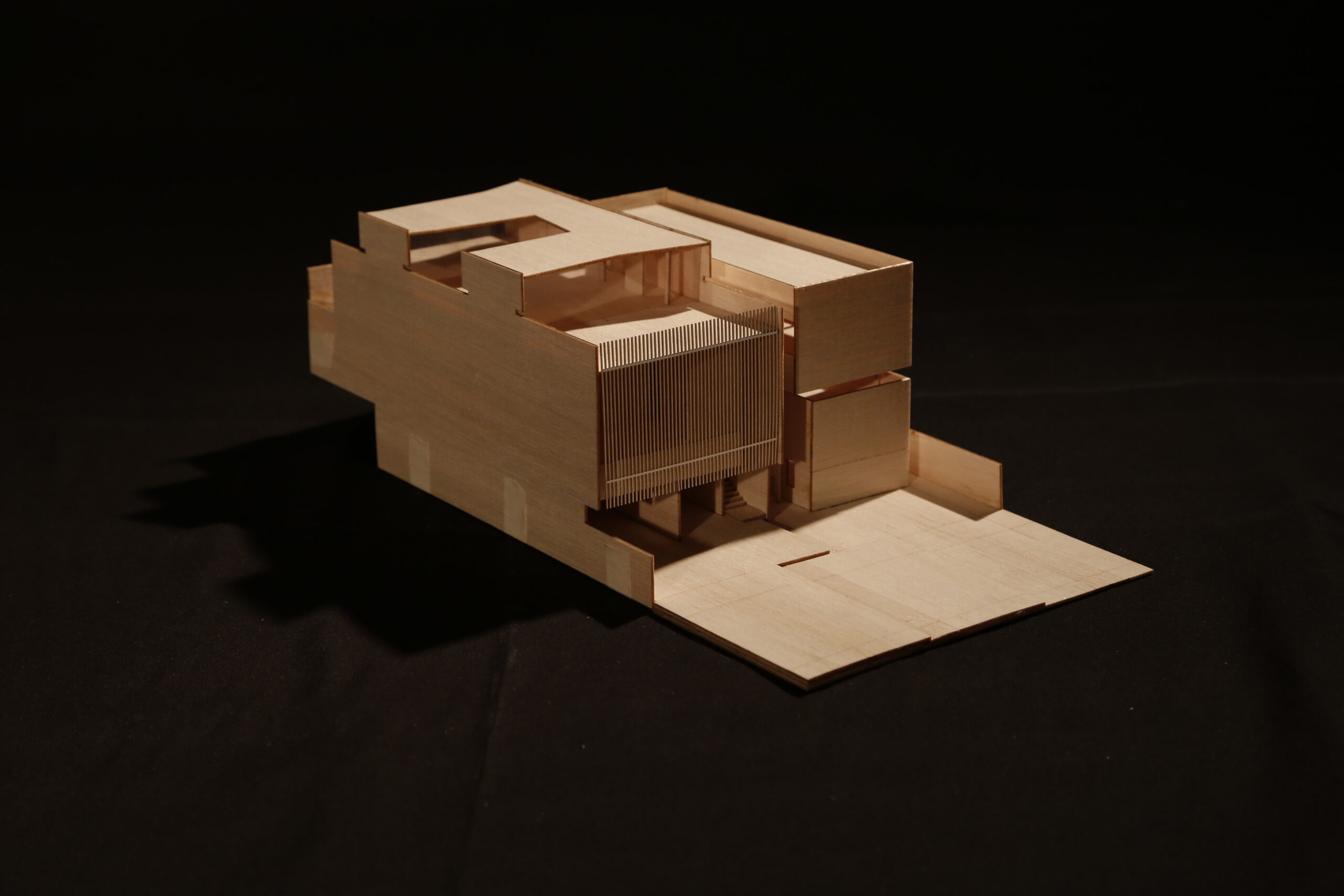

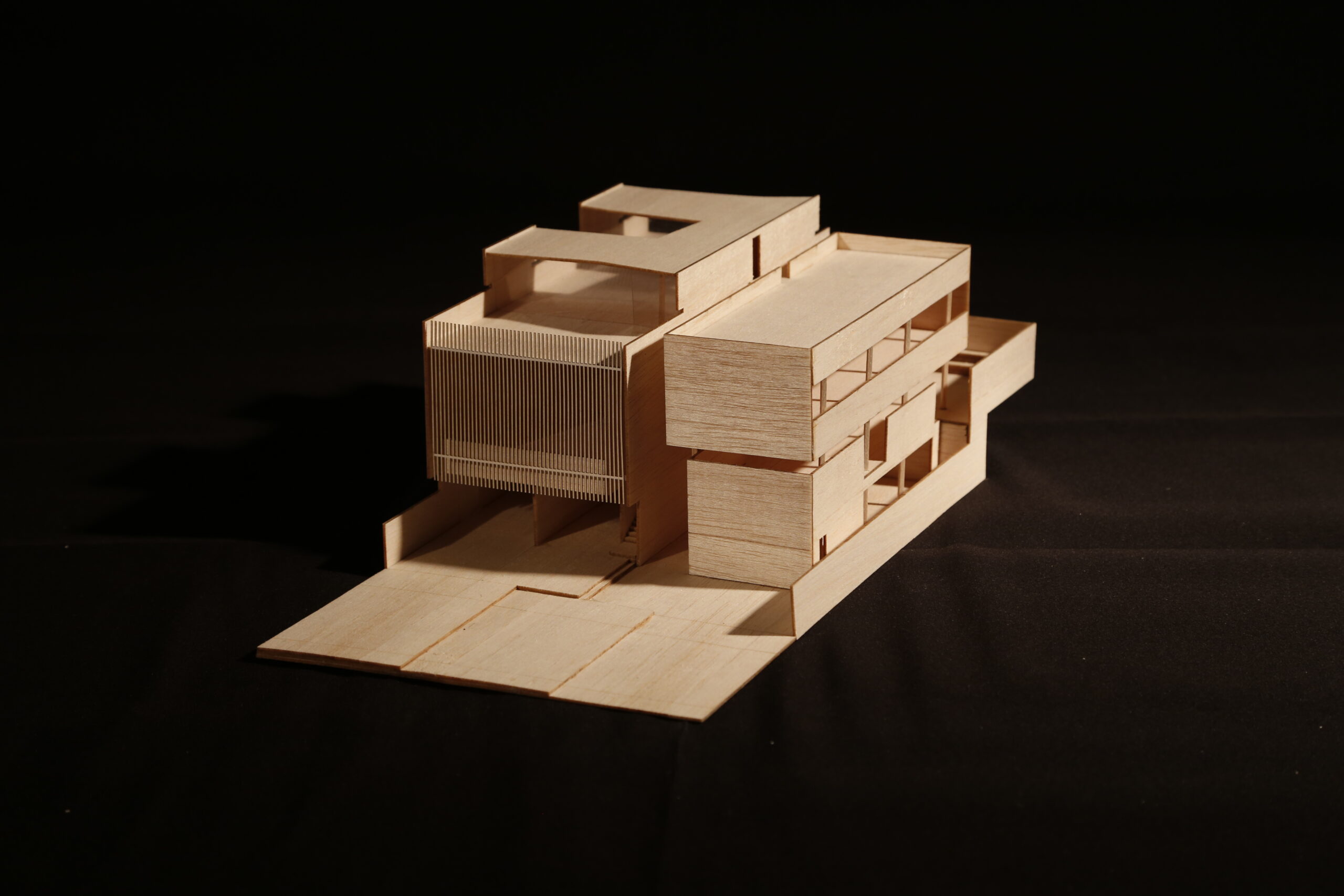

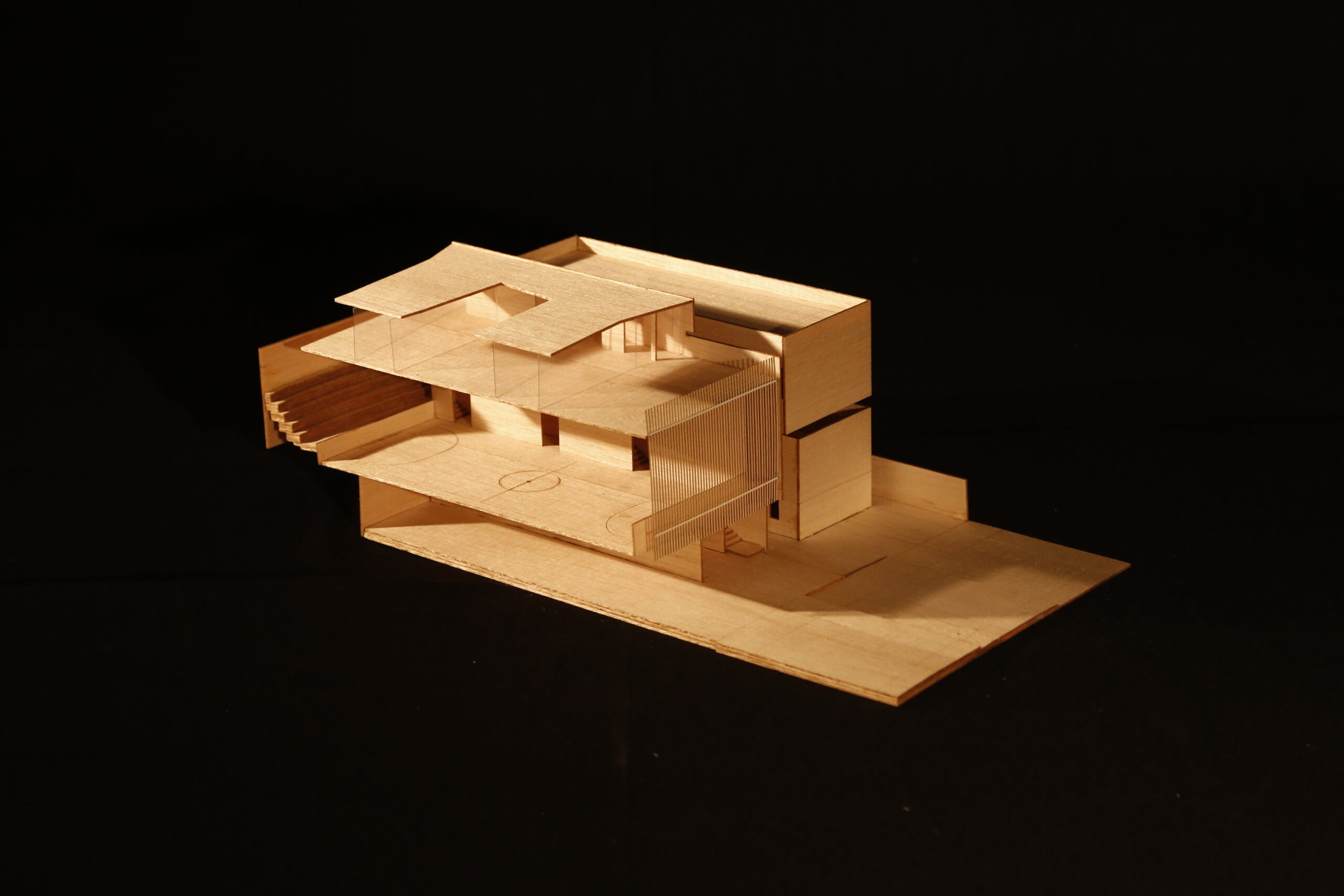

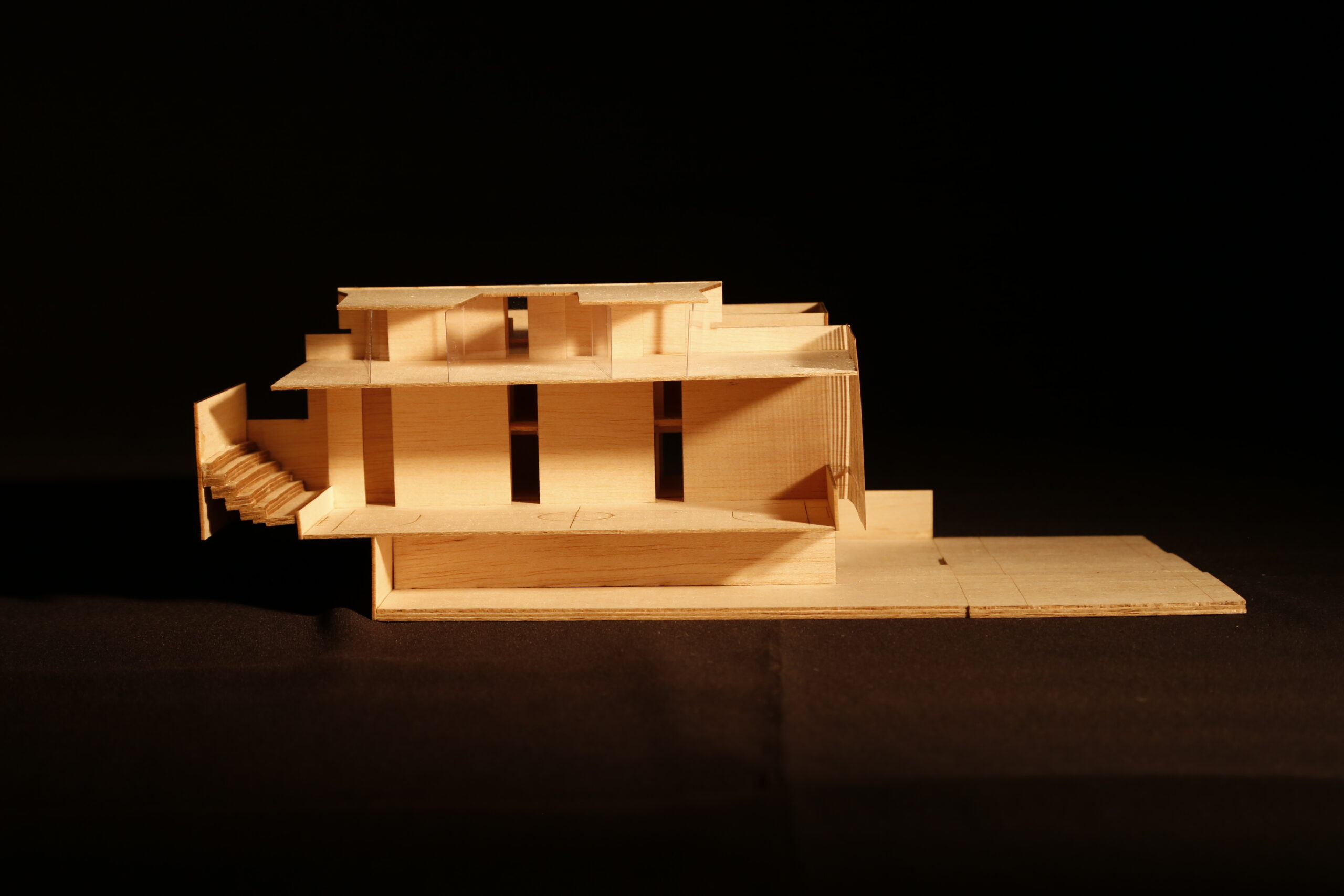

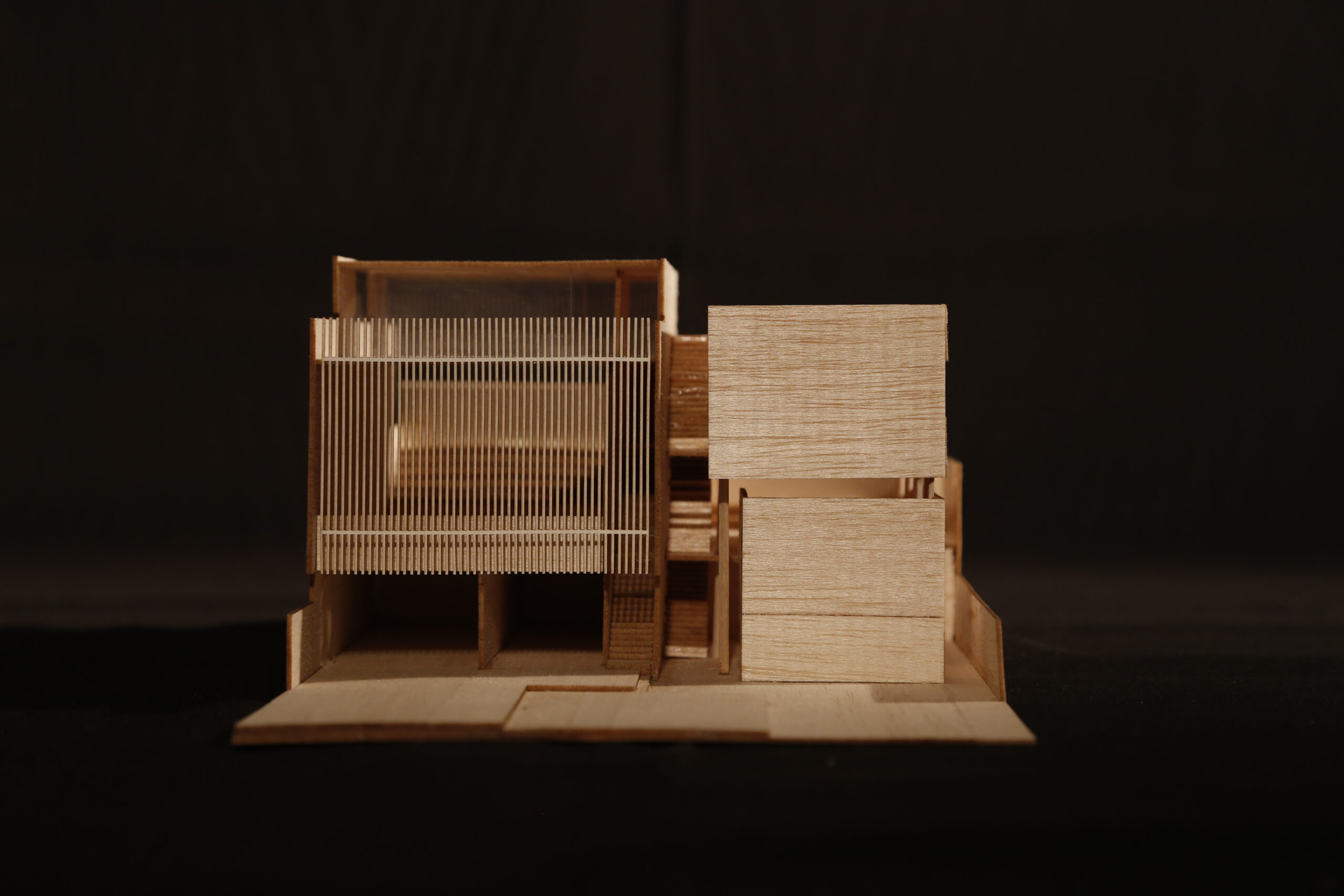

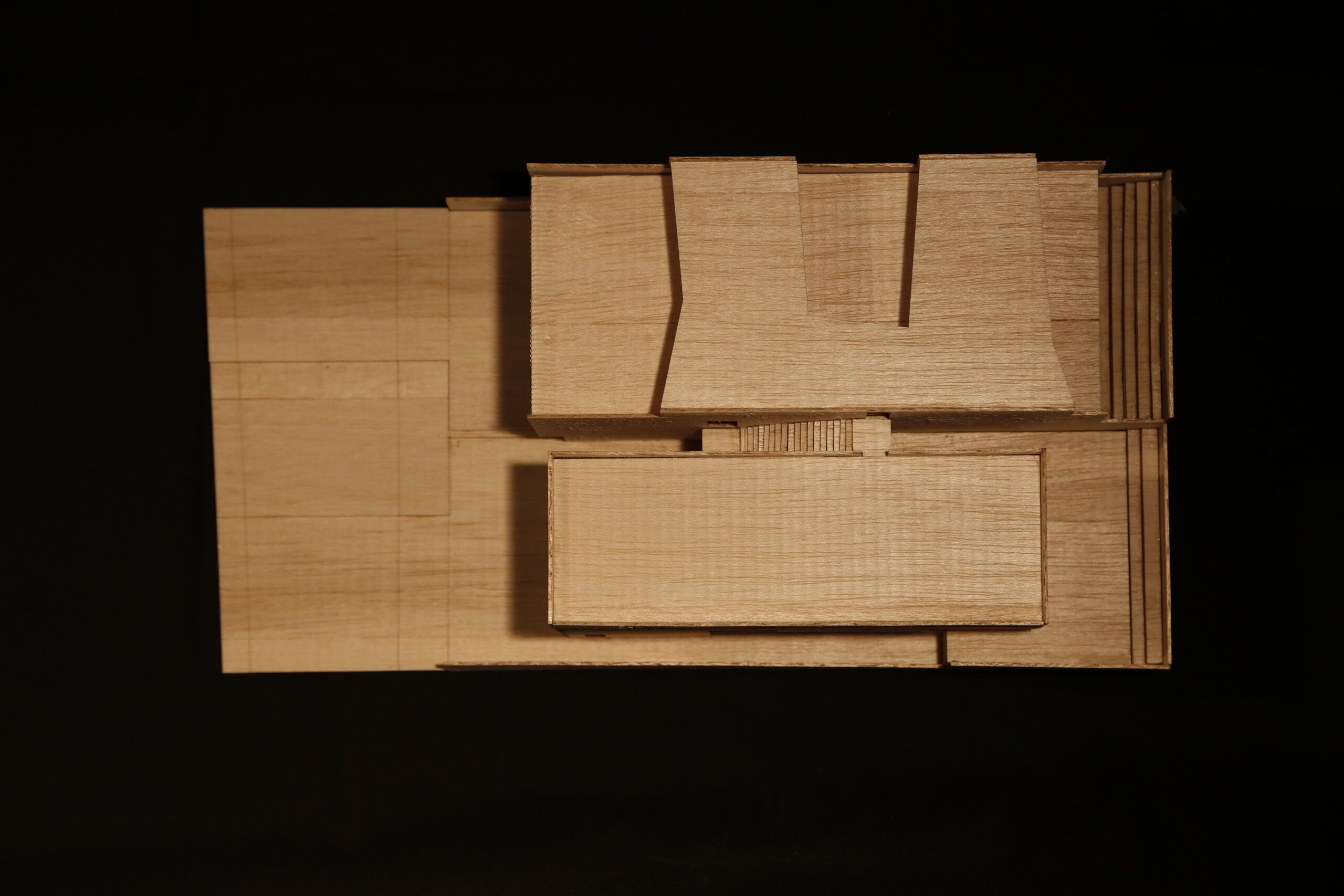

FOTOS DO MODELO
Luiz Alberto Silveira Frias
A AFAGO SP, Associação de Apoio à Família, ao Grupo e à Comunidade, é uma iniciativa sem fins lucrativos de caráter socioeducativo voltada para crianças e adolescentes do bairro de Pedreira, na periferia da capital paulista.

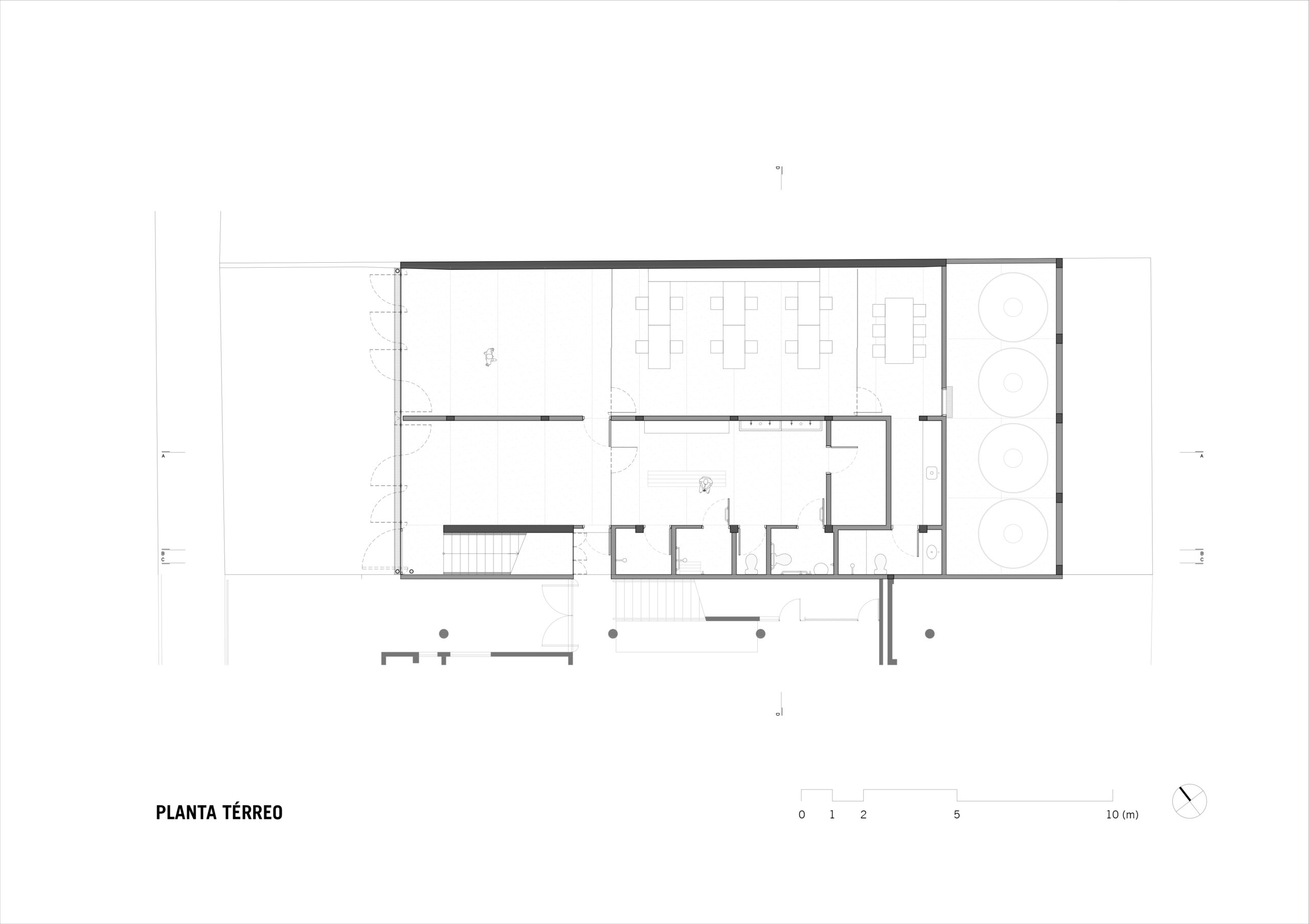

O projeto consiste numa quadra poliesportiva para a associação, pensada como um anexo ao centro comunitário pré-existente, um projeto também nosso de 2004. Com isso, o novo equipamento se vale dos mesmos níveis dos pavimentos do edifício anterior, permitindo uma integração total entre os dois prédios e programas em todos os andares.
Onde já se contemplavam usos como refeitório, salas de aula, de confecção e administração adiciona-se, com o novo edifício, espaços para escritório, bazar e novas salas de jogos e oficinas, que permitem atender mais crianças e adolescentes. Além, é claro, da grande área da quadra destinada à prática de esportes, utilizada pela associação como ferramenta de transformação social e do bairro.

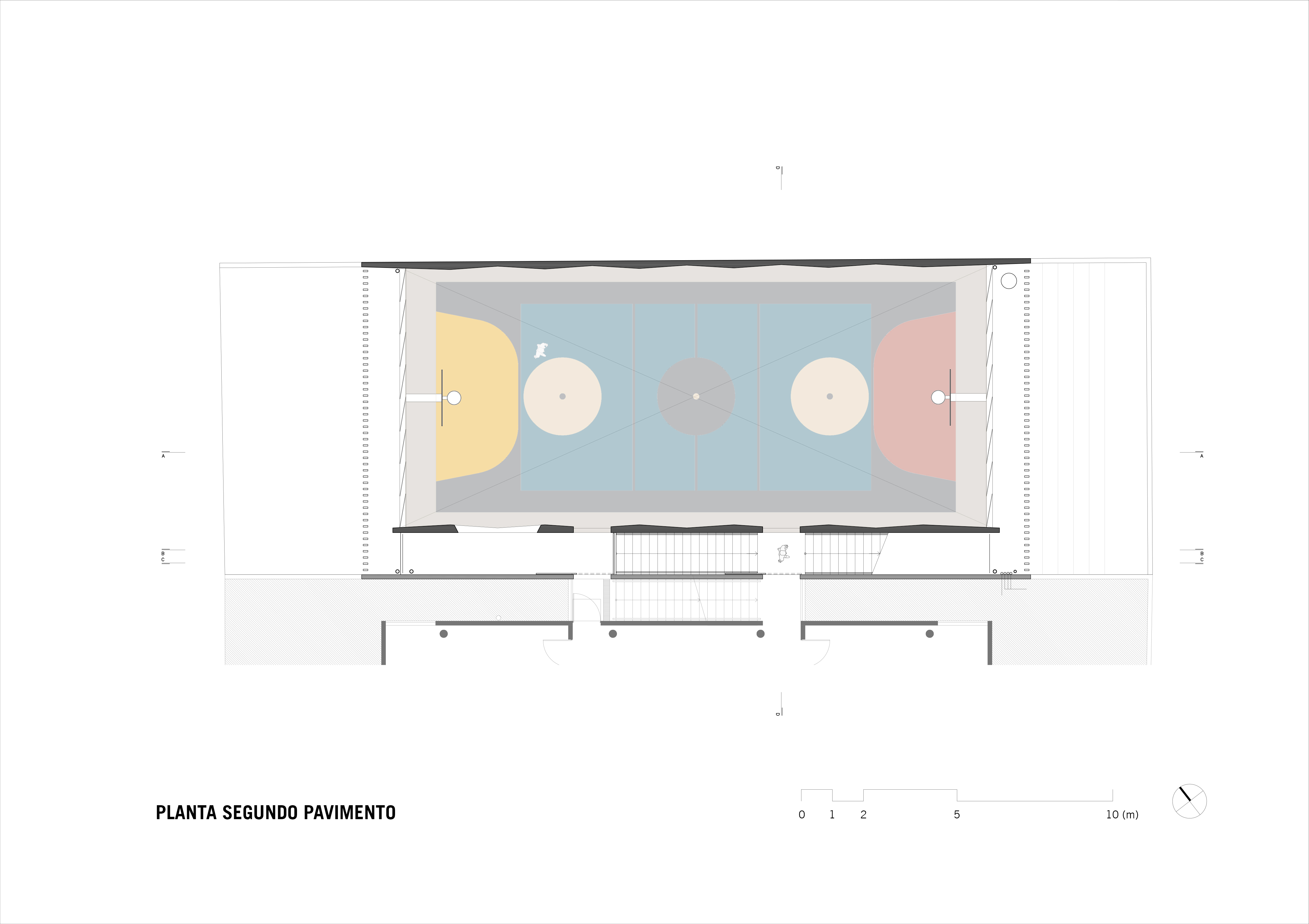

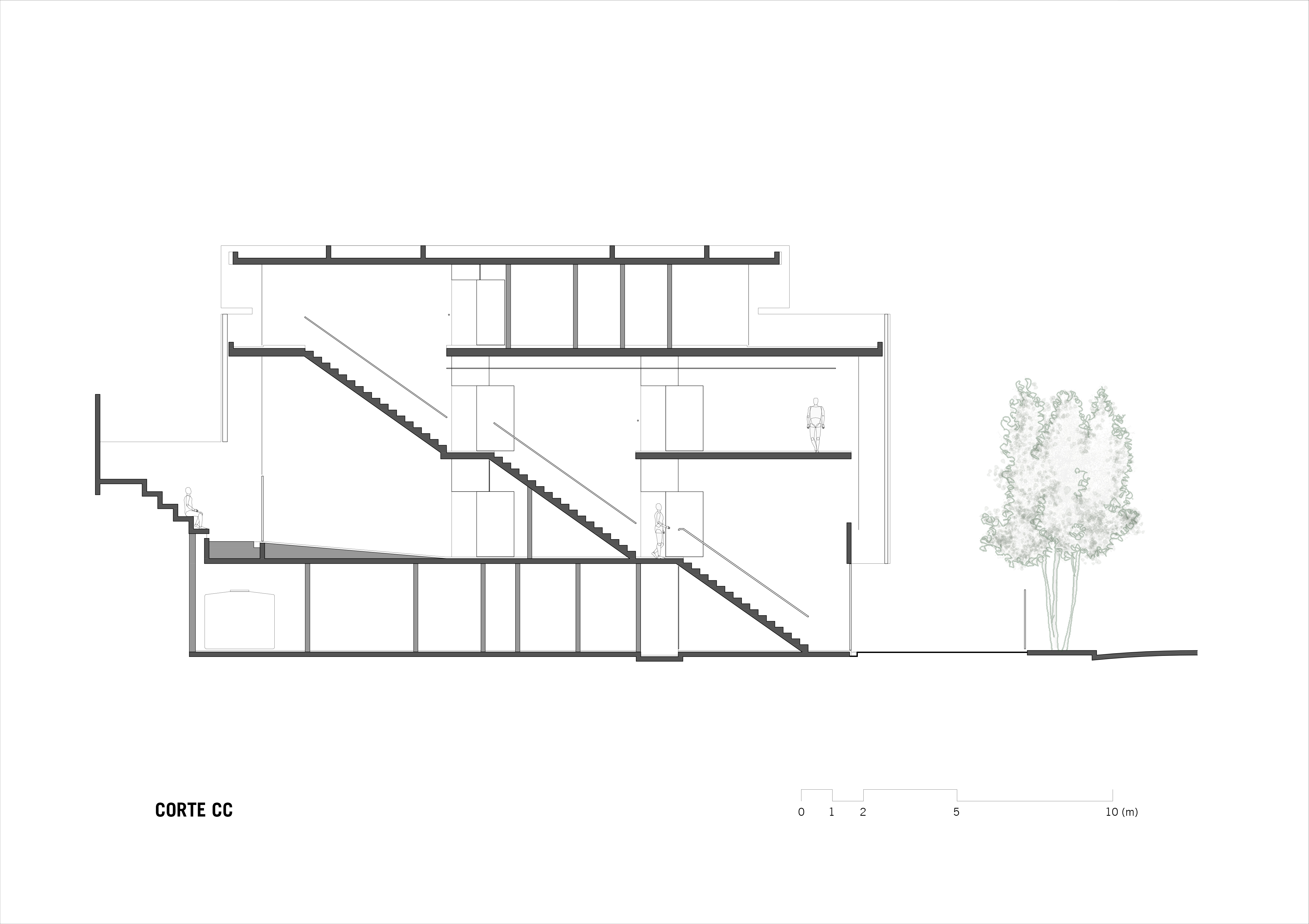

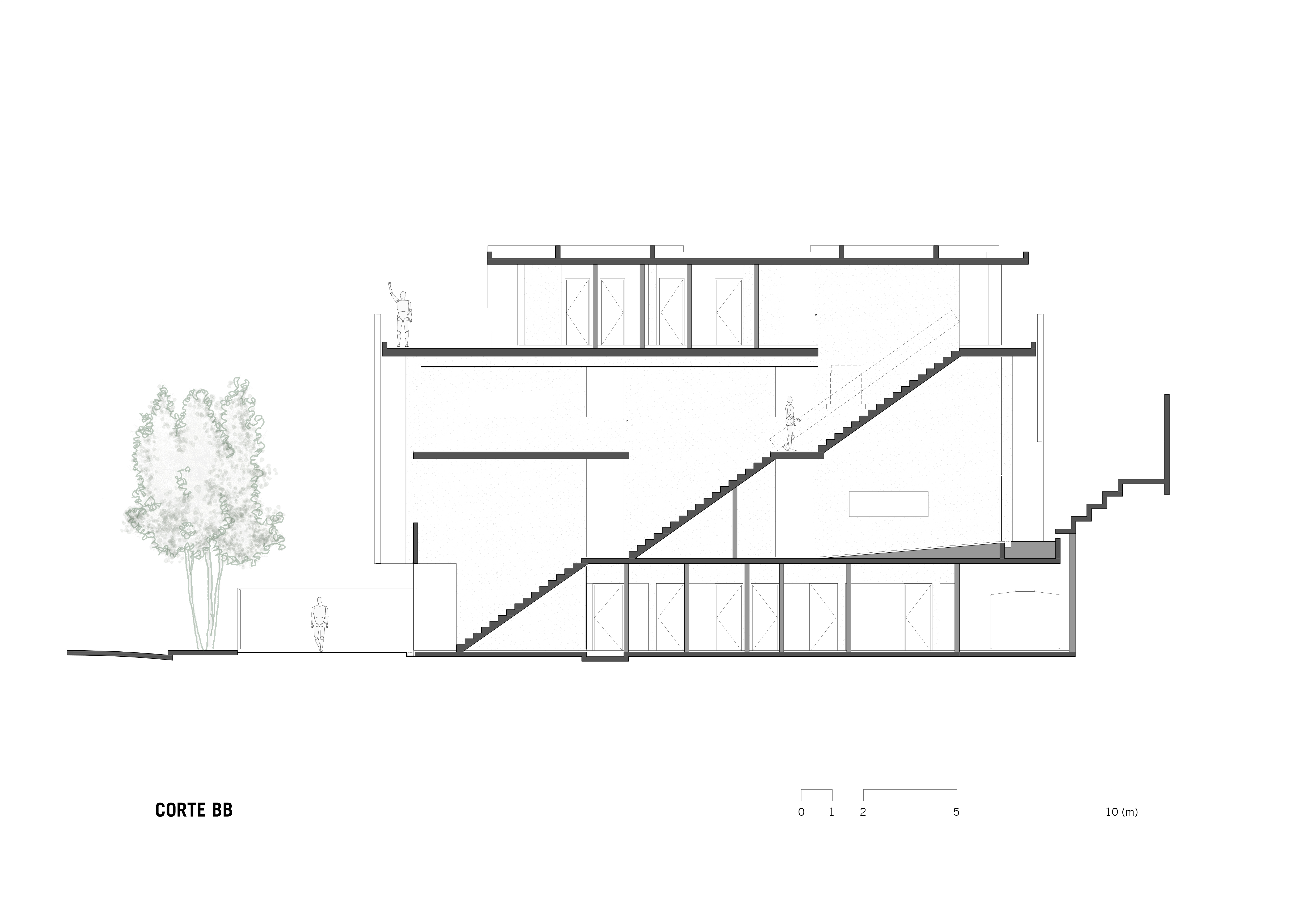

A quadra poliesportiva ocupa no edifício o equivalente a dois pavimentos do centro comunitário original, sendo acessado a partir do primeiro pavimento do mesmo.

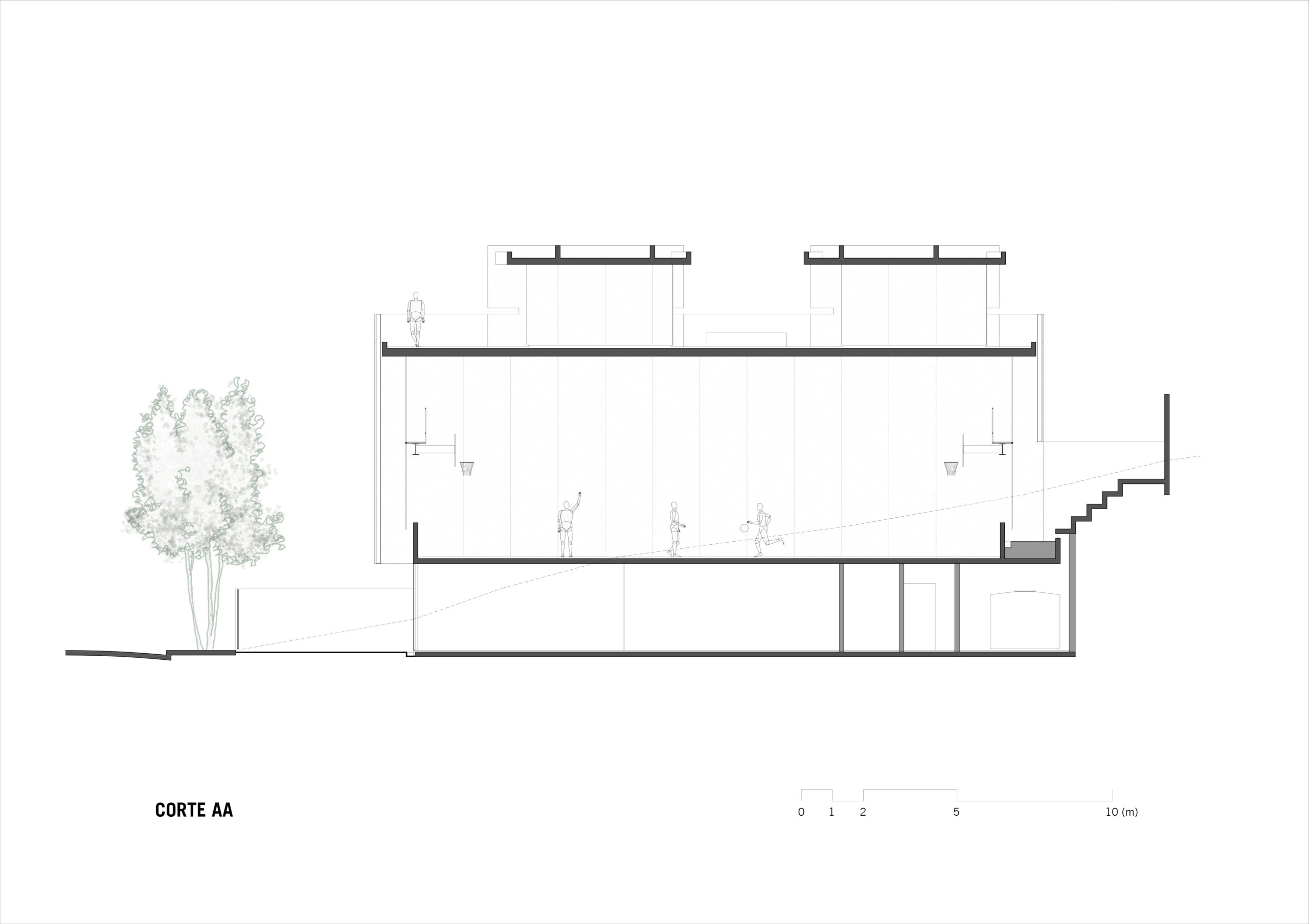

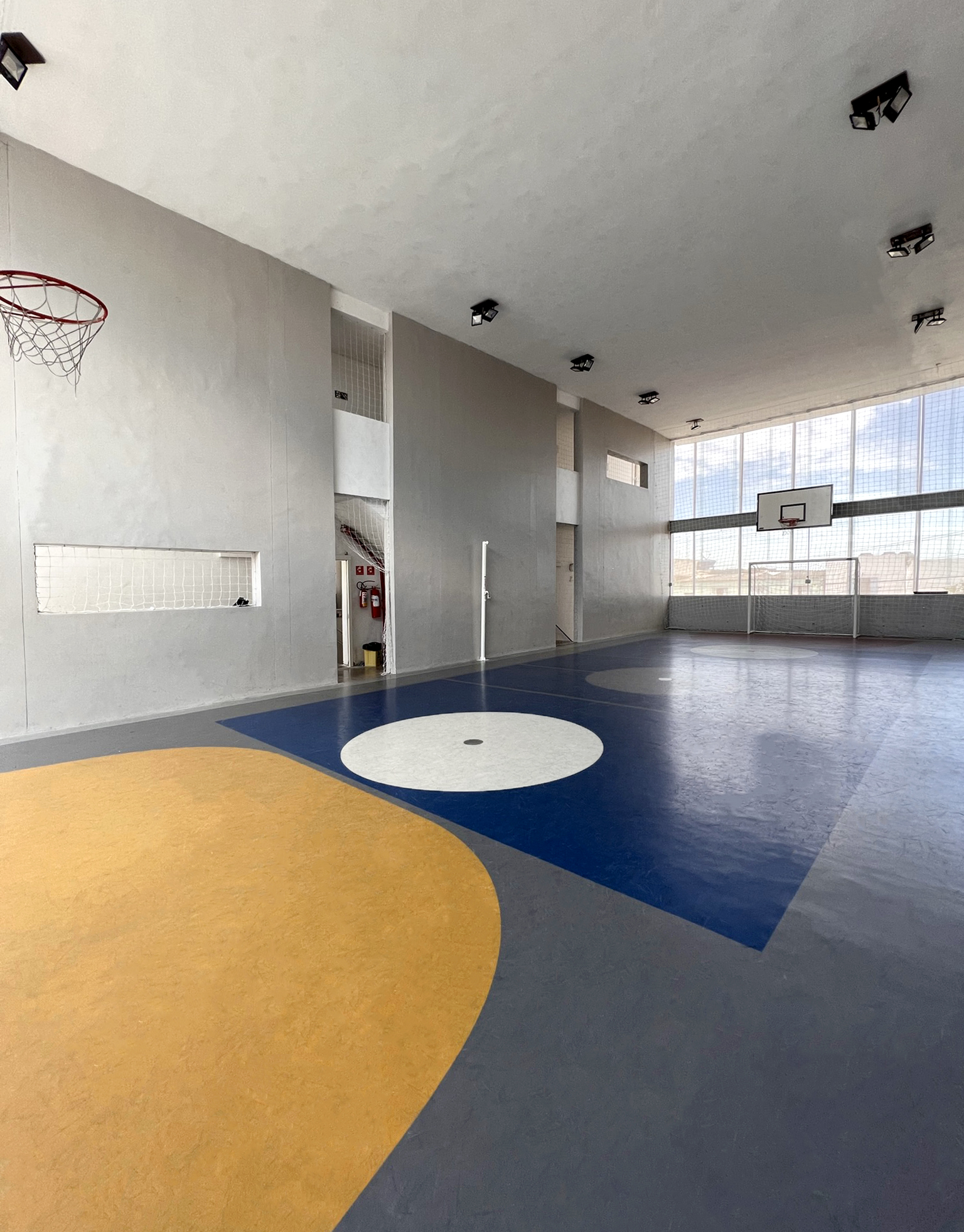

O grande salão de pé-direito duplo é delimitado por duas empenas orientadas nas fachadas norte e sul do edifício, que estruturam todo o prédio. É a partir da empena sul que o anexo se conecta ao edifício existente, onde se localizam os núcleos de circulação vertical dos dois edifícios.

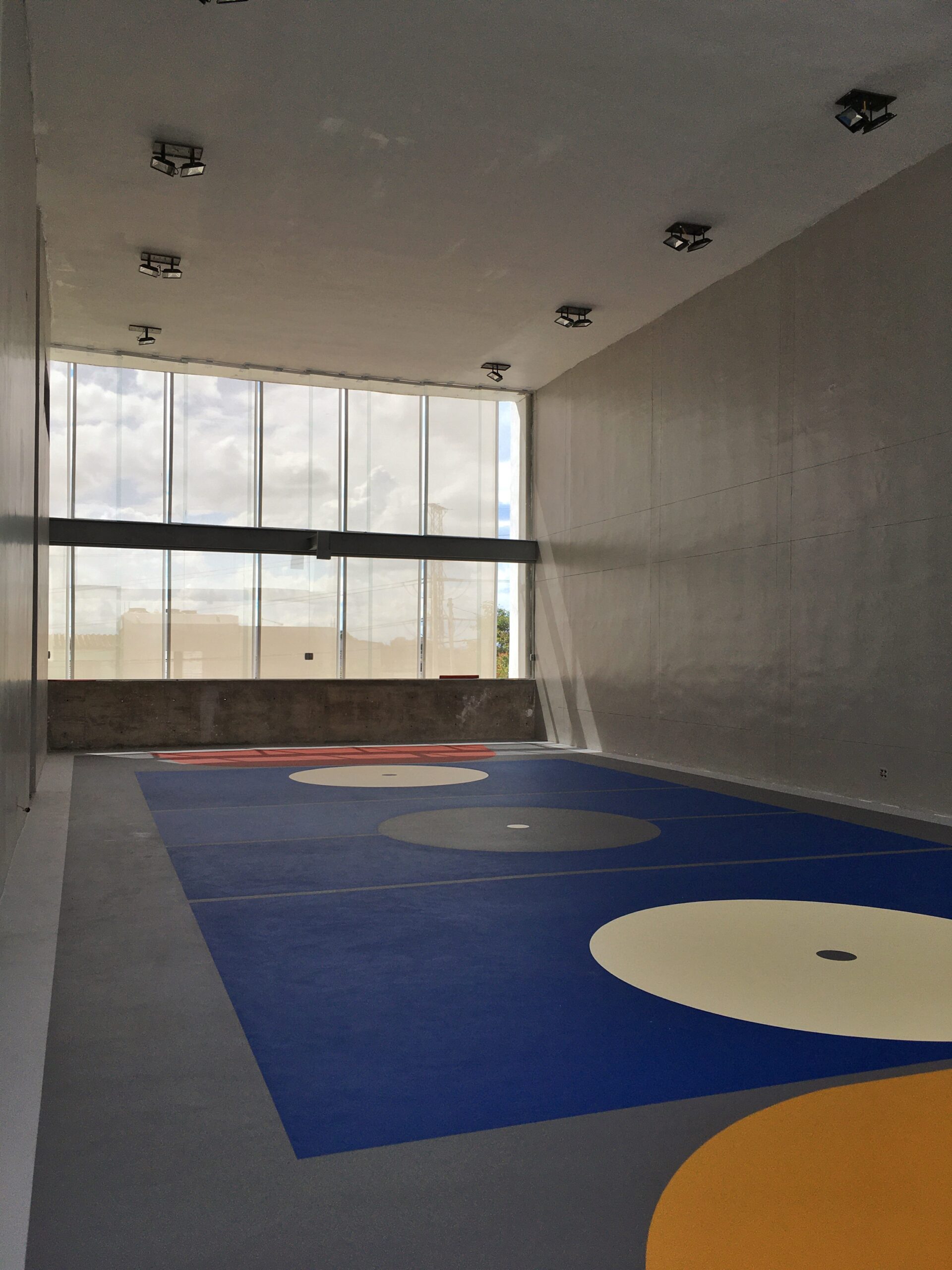

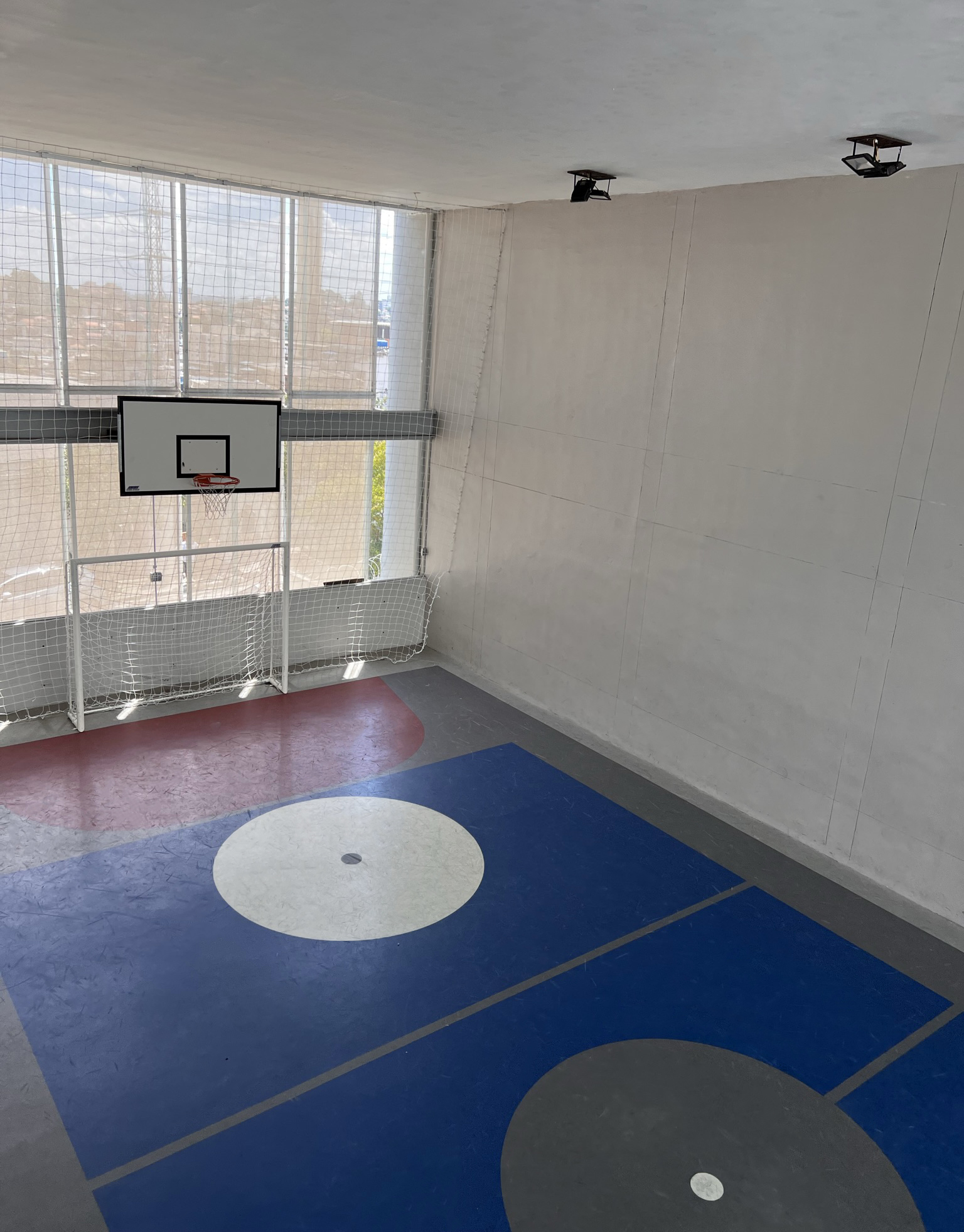

Nas extremidades da quadra, duas grandes aberturas de vidro sem caixilho iluminam o ambiente naturalmente, permitindo também a ventilação cruzada do espaço esportivo.

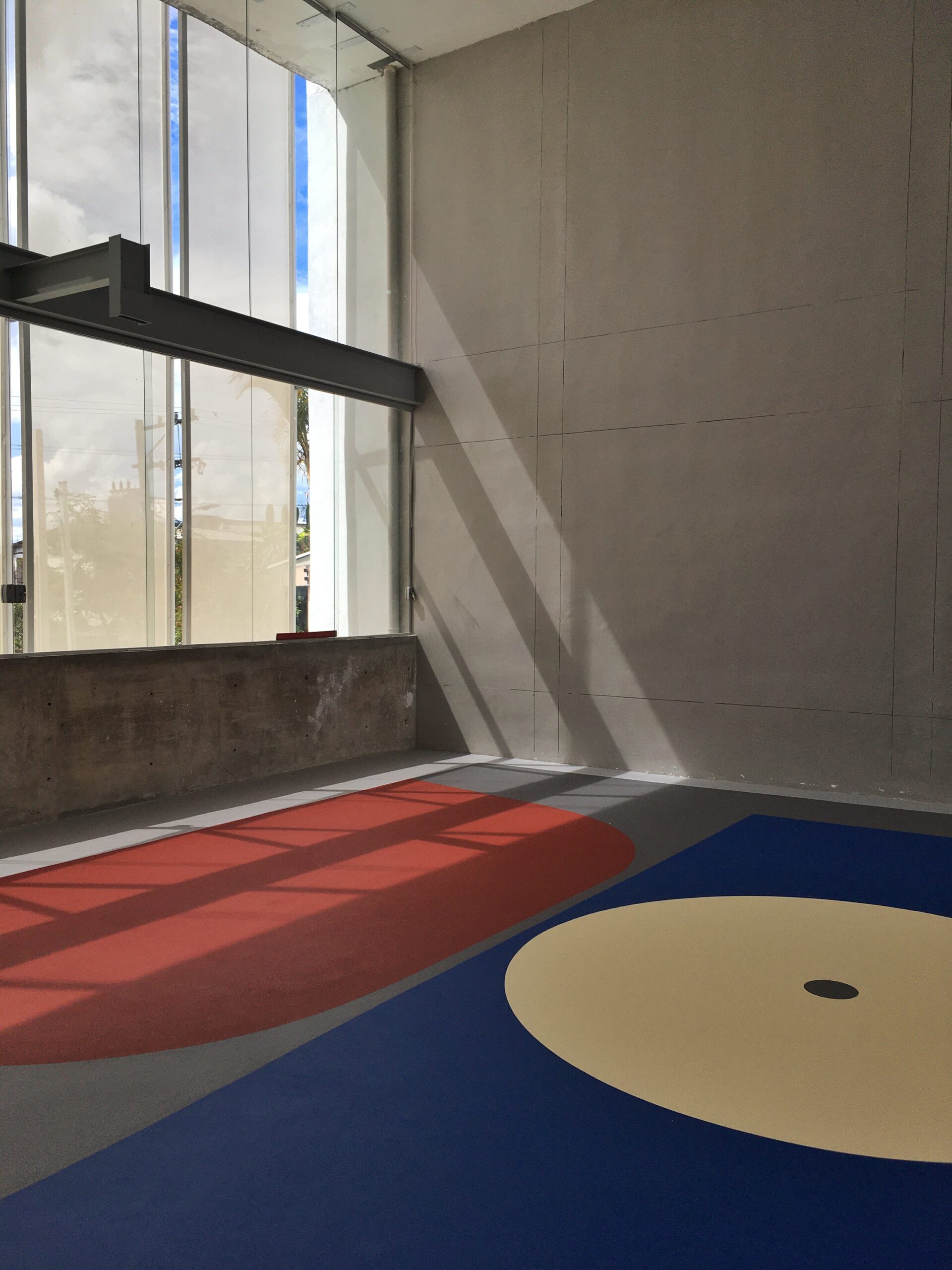

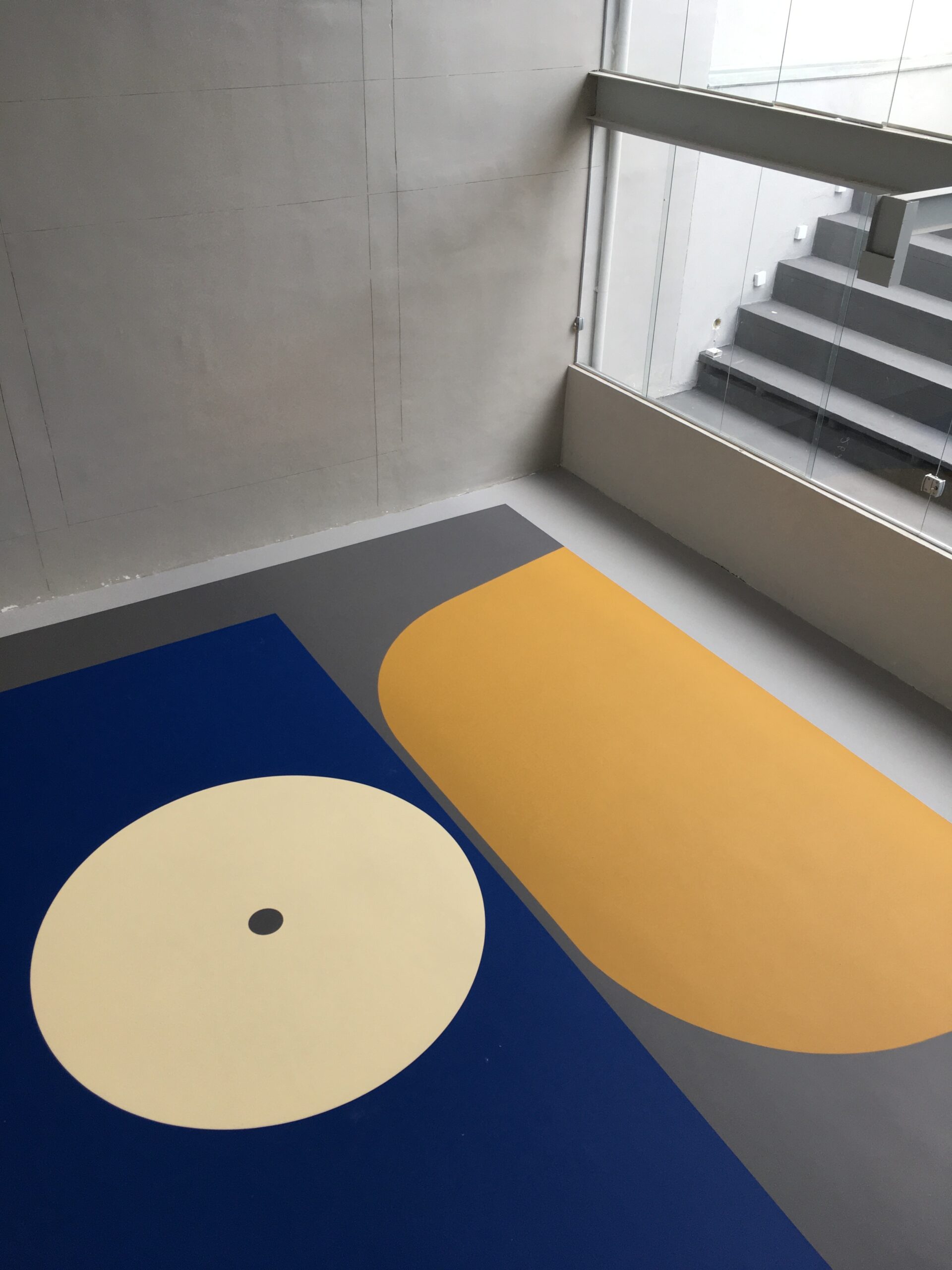

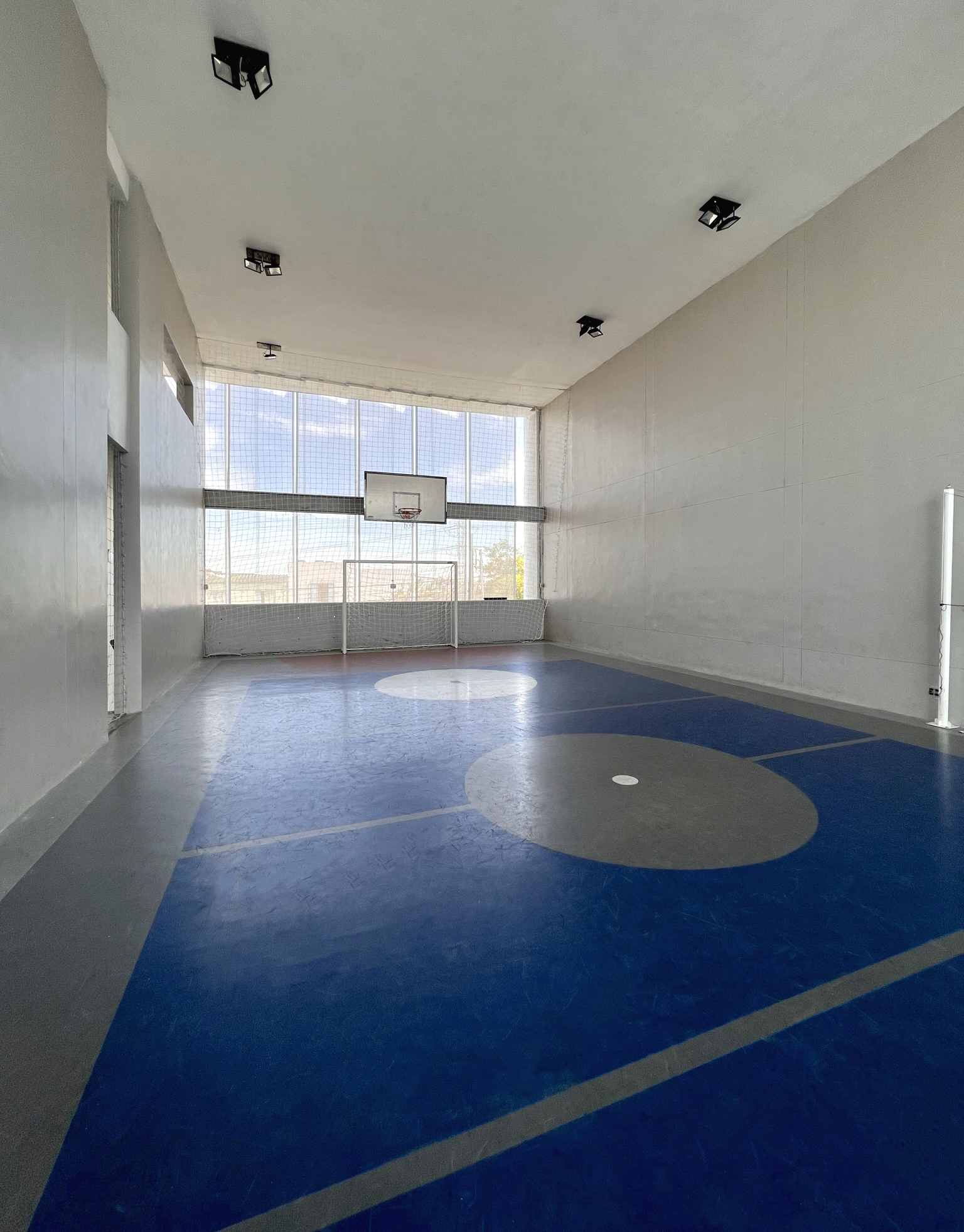

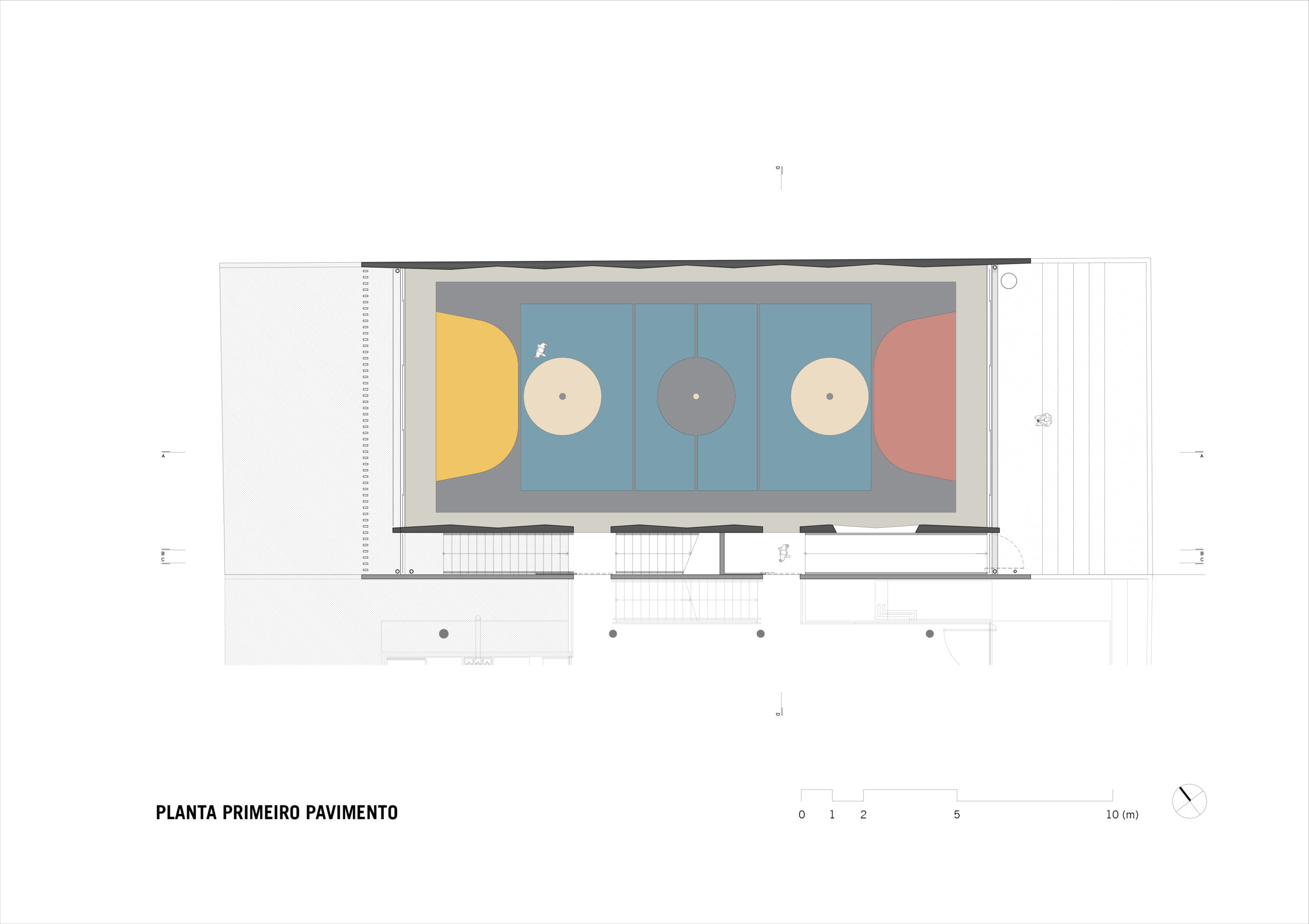

O desenho do piso simplifica as geometrias de uma quadra poliesportiva, utilizando as cores primárias para conformar um ambiente lúdico e colorido para as atividades das crianças.

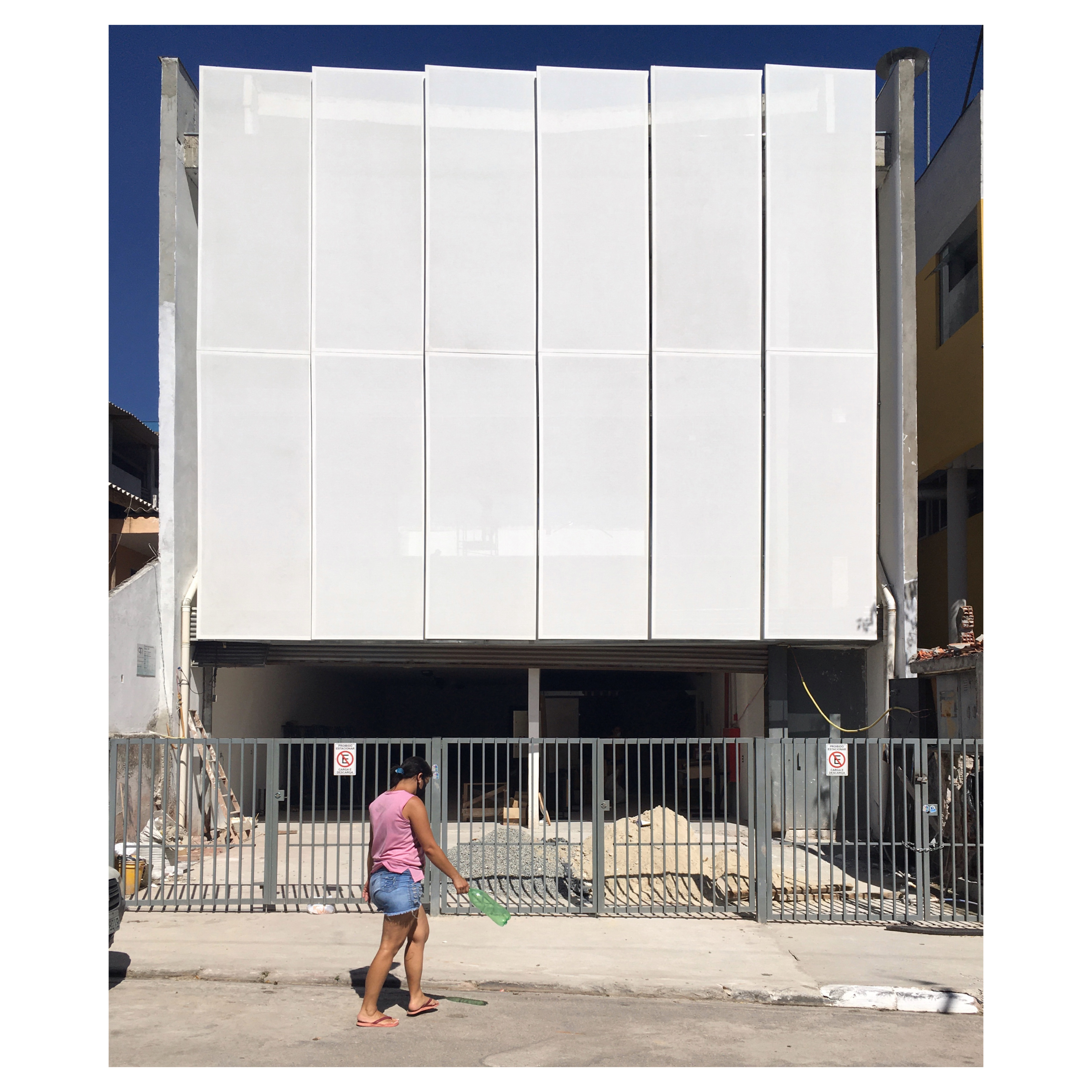

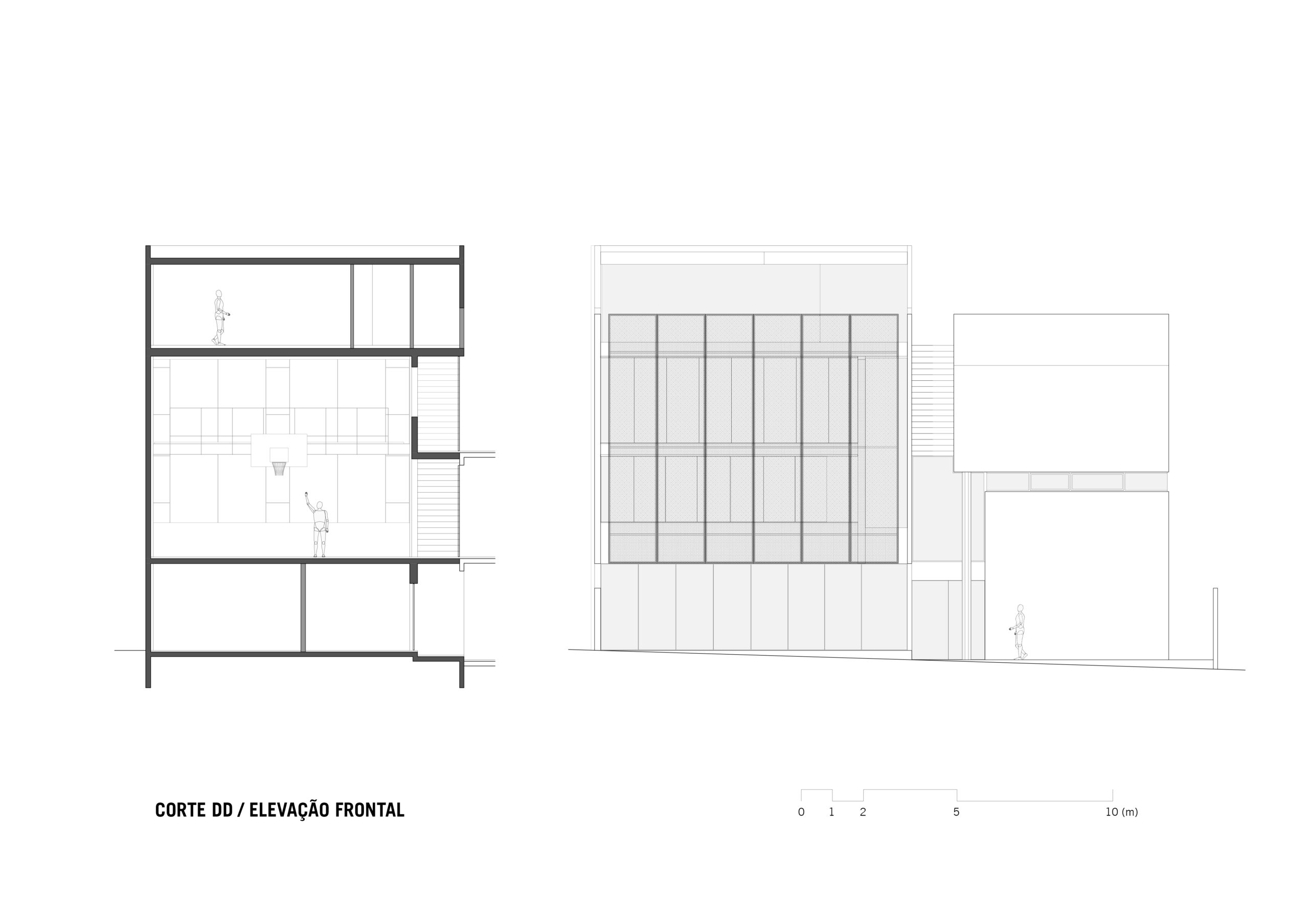

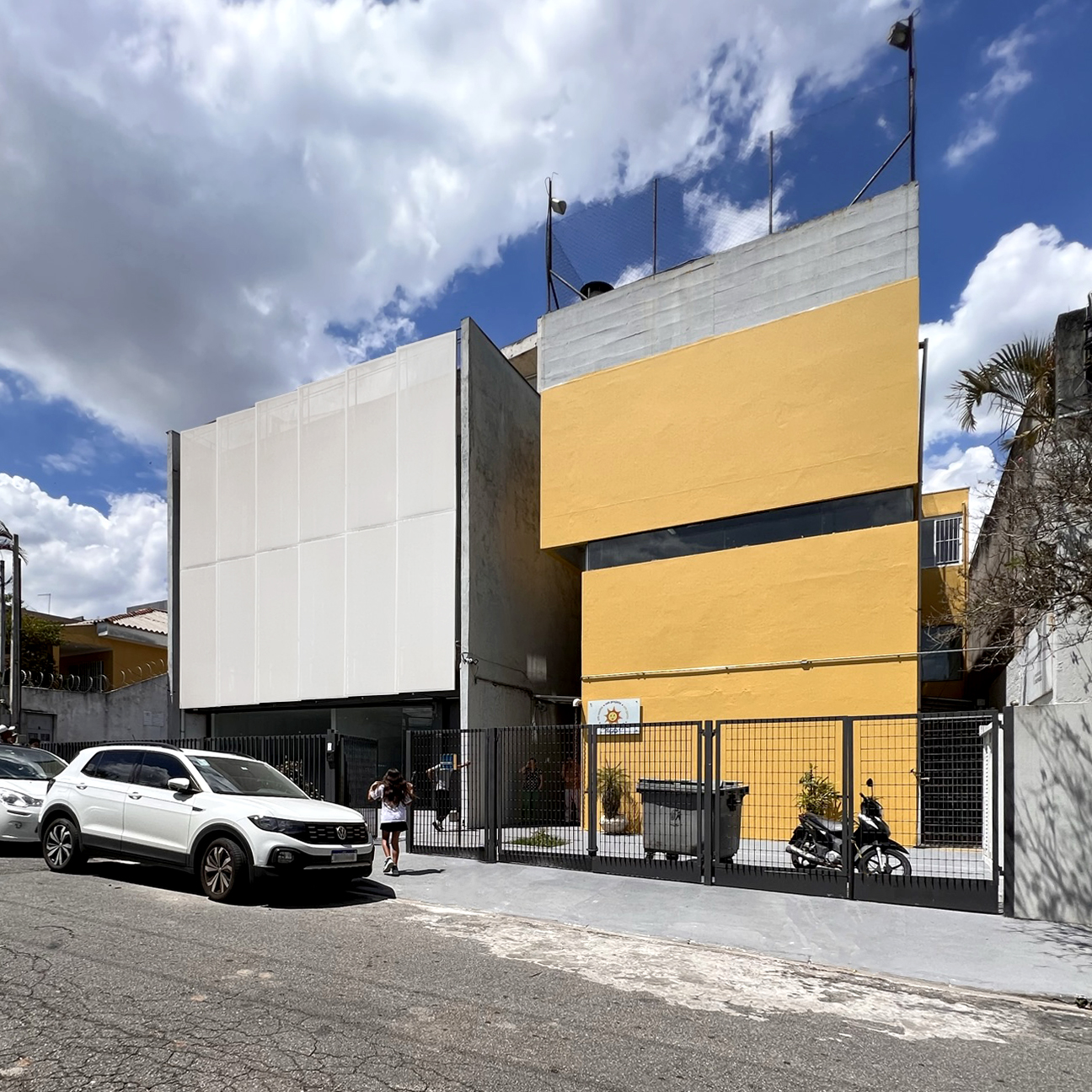

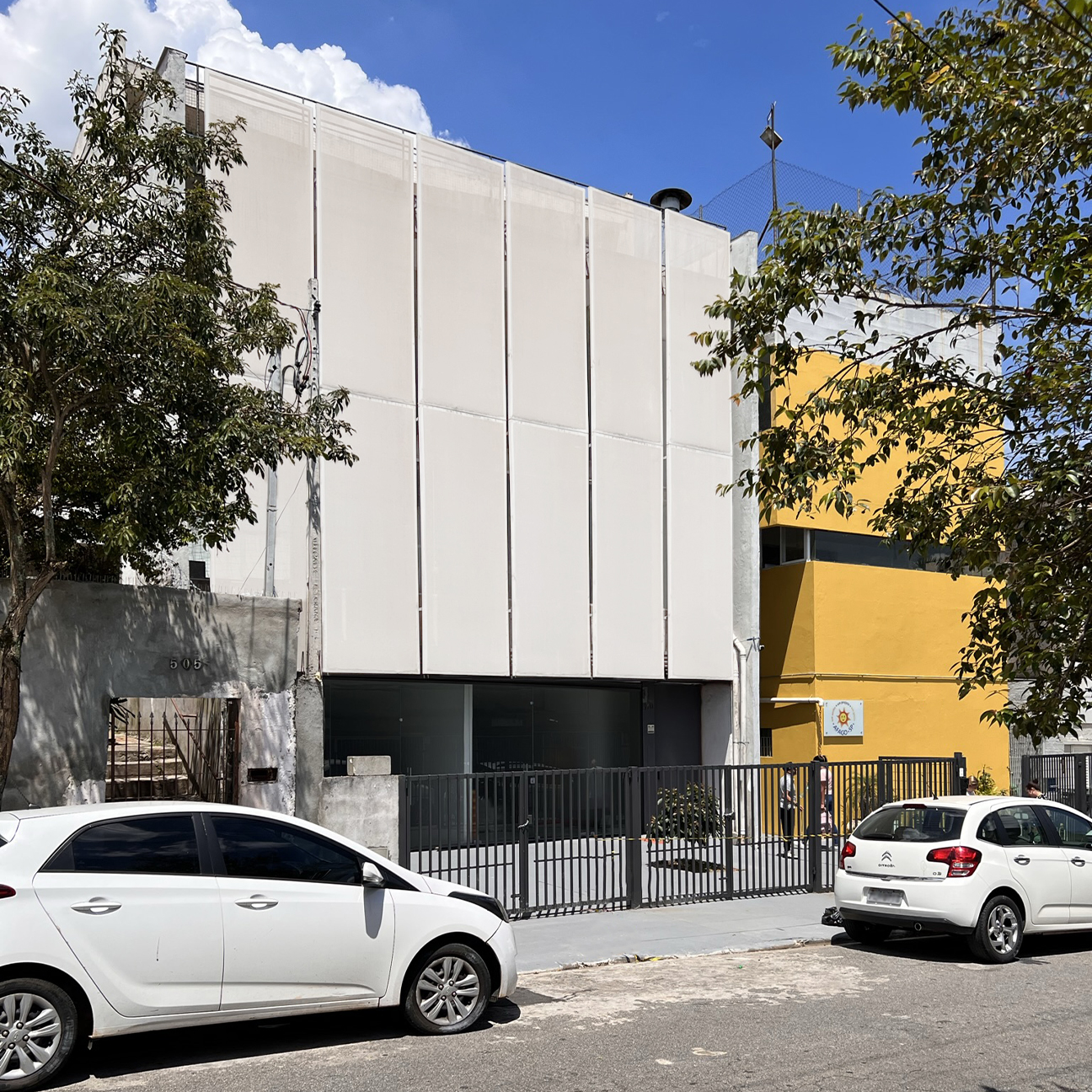

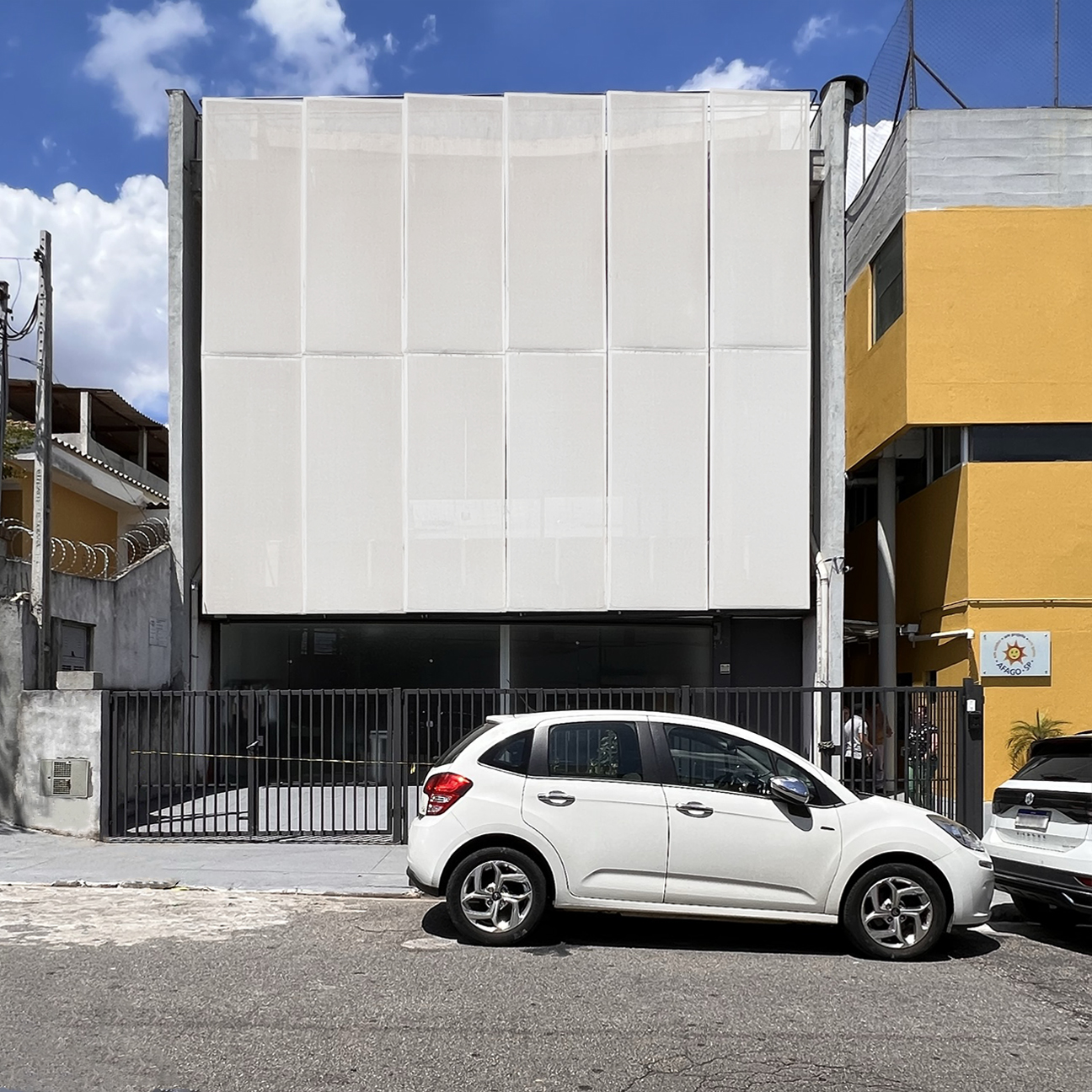

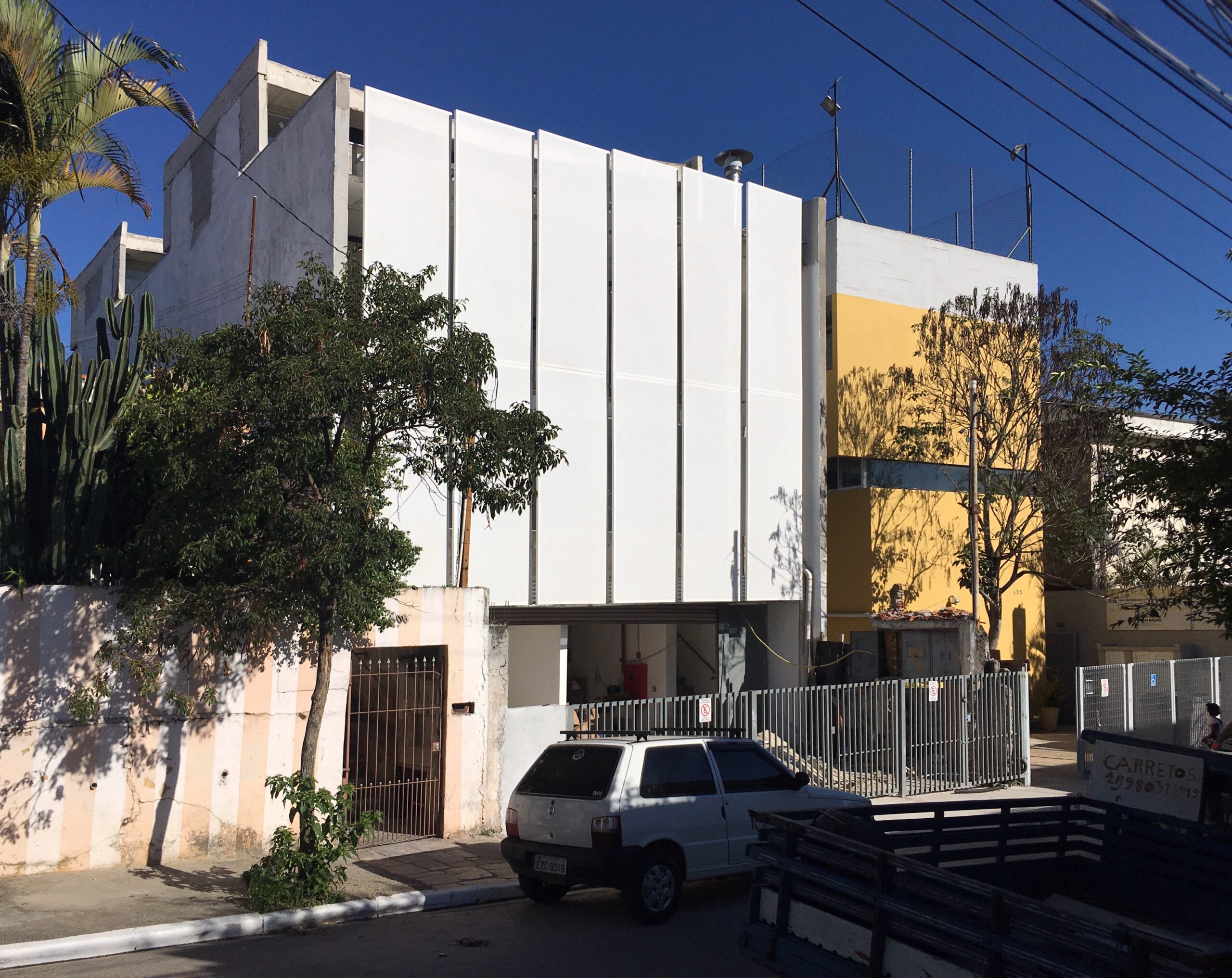

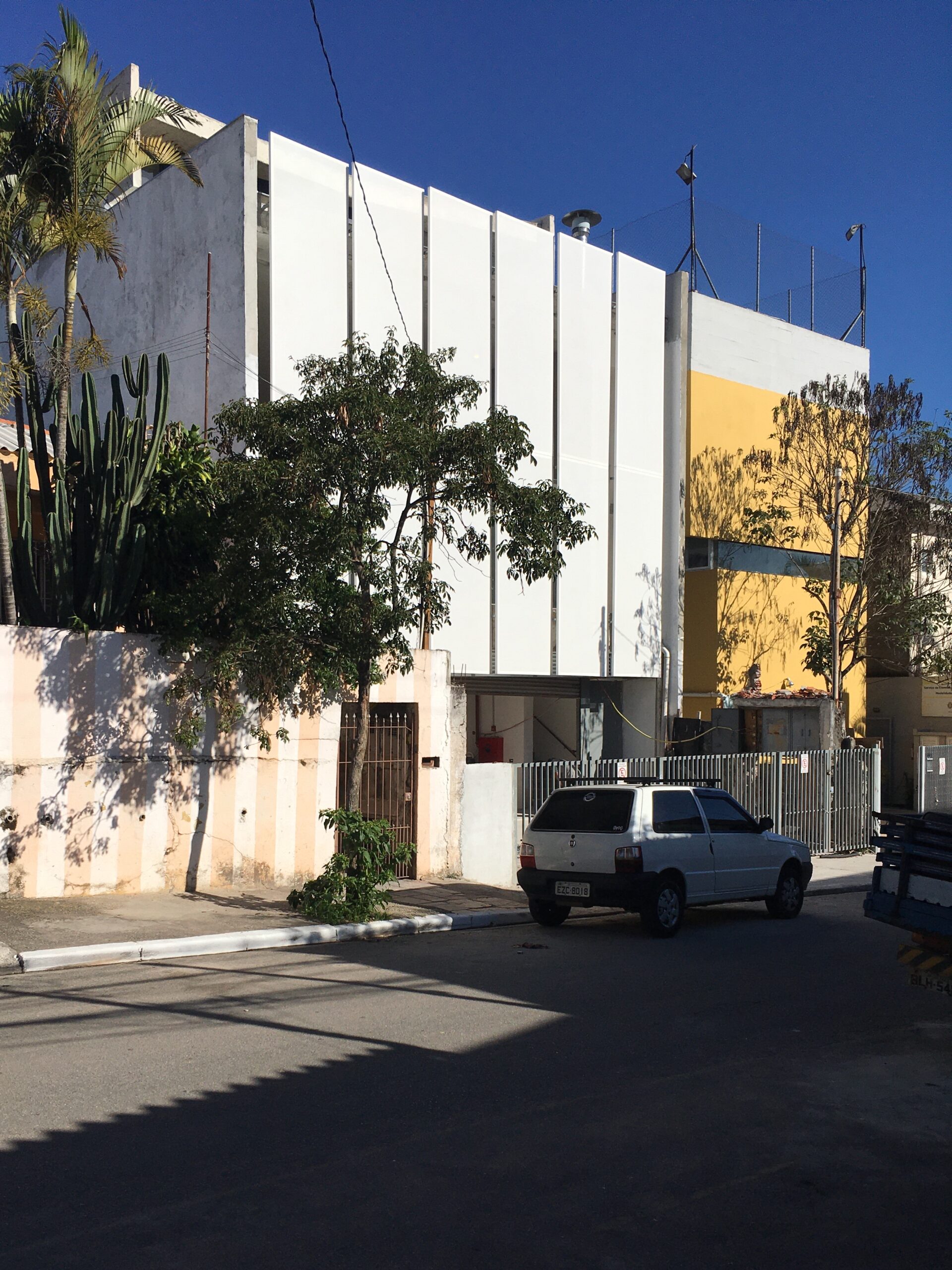

As fachadas frontal e posterior do edifício anexo são mascaradas por brises verticais que sombreiam o espaço interno da quadra de esportes, evitando ofuscamento e mantendo o ambiente termicamente confortável para a prática de esportes.
Delimitados pelas empenas que estruturam o edifício, os elementos de sombreamento são compostos por um tecido branco perfurado, específico para mascaramento solar.

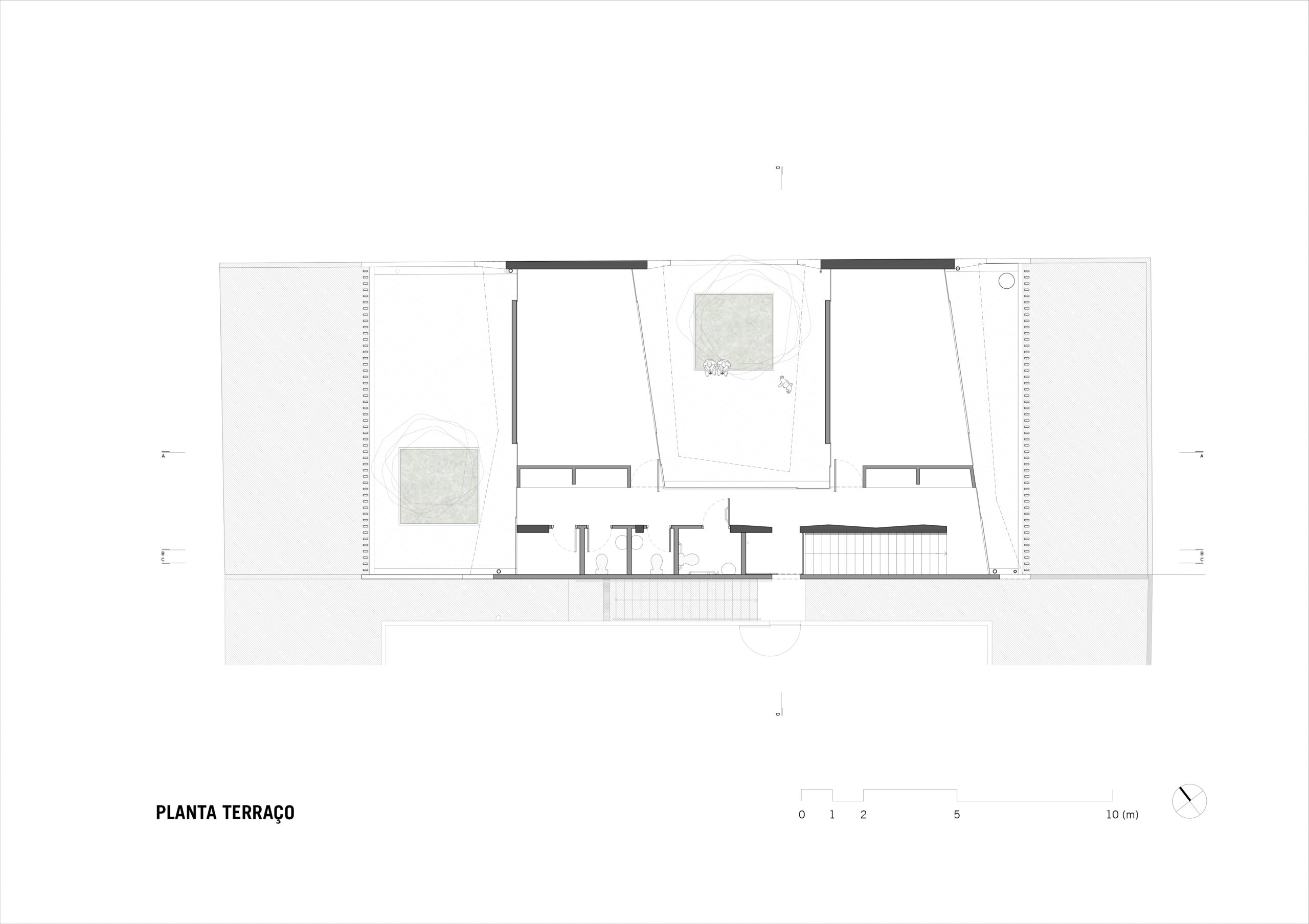

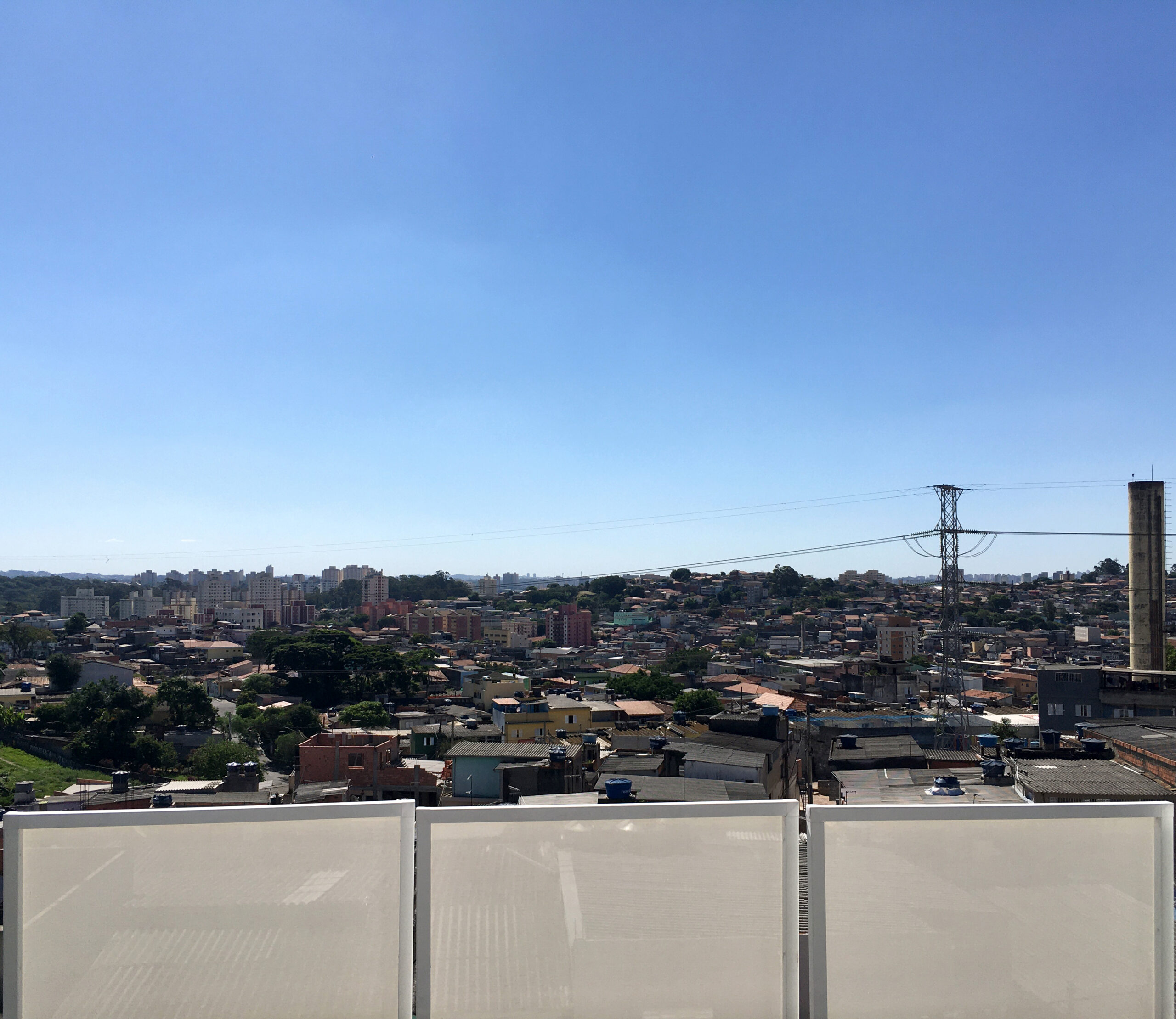

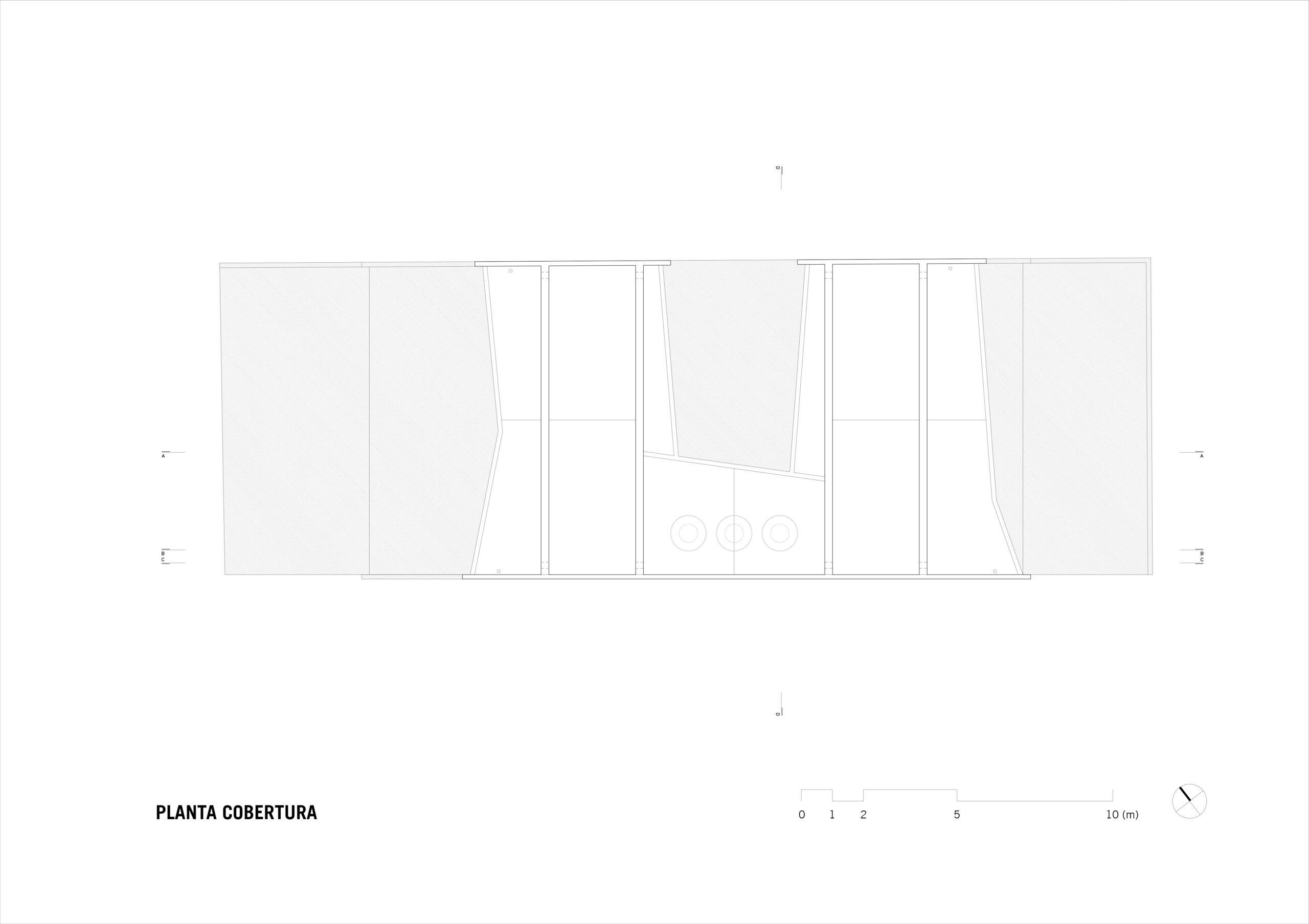

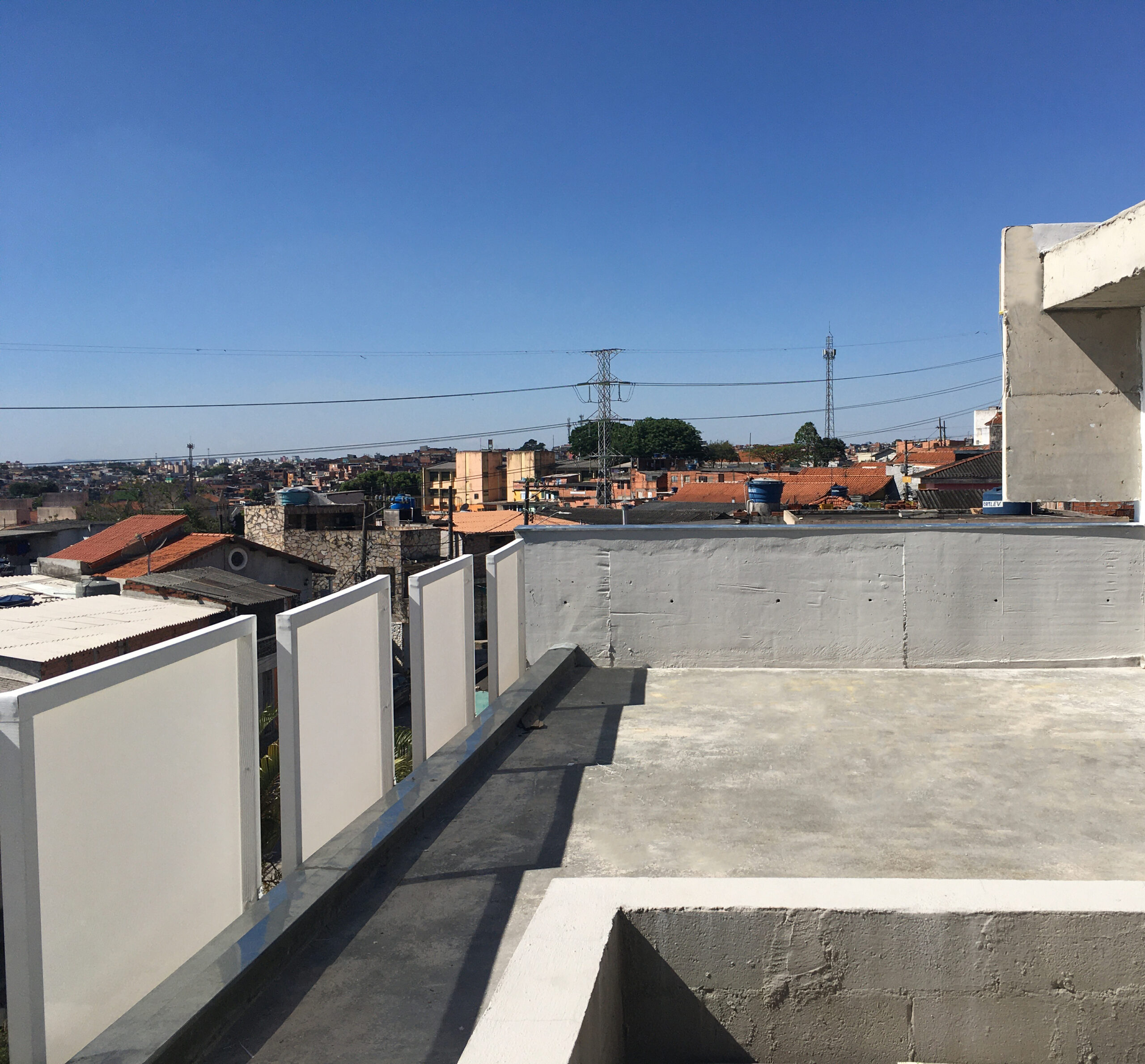

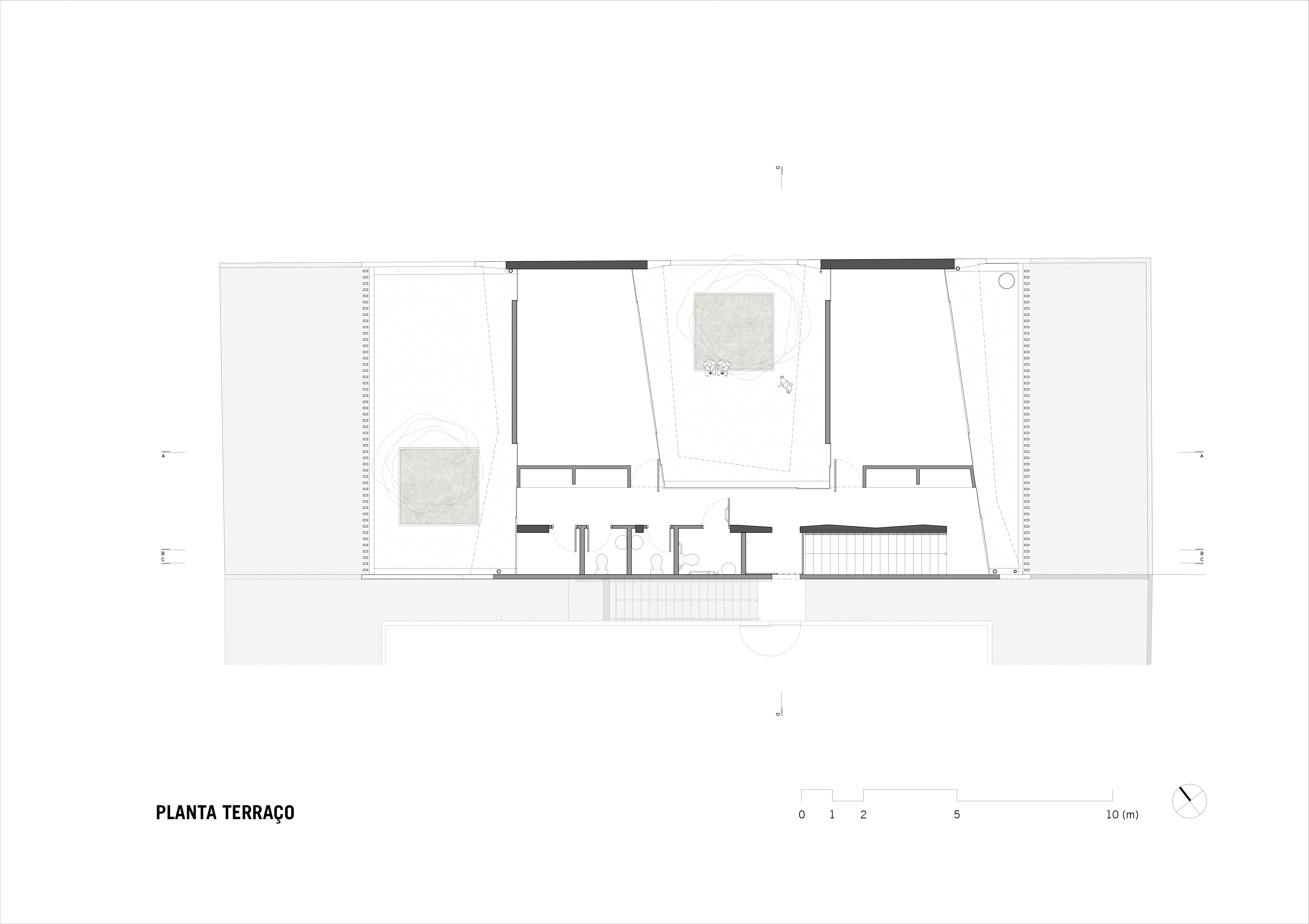

Os brises se estendem até a cobertura do edifício, onde compõem um parapeito para o terraço, onde se localizam duas salas: de jogos e oficinas, além de um jardim que aproveita esta área livre do anexo.
