CASA EM SALTO DE PIRAPORA
2019, SALTO DE PIRAPORA - SPARQUITETURA
João Paulo Meirelles de Faria
EQUIPE
Bruno Manso
ESTRUTURA
Maurício Oliva de Farias - STEC Engenharia
INSTALAÇÕES
JPD Instalações Elétricas e Hidráulicas
CONSTRUÇÃO
Gladson de Campos – Campos Construções
PRODUÇÃO
Paulo Kinna
FOTOS
André Scarpa

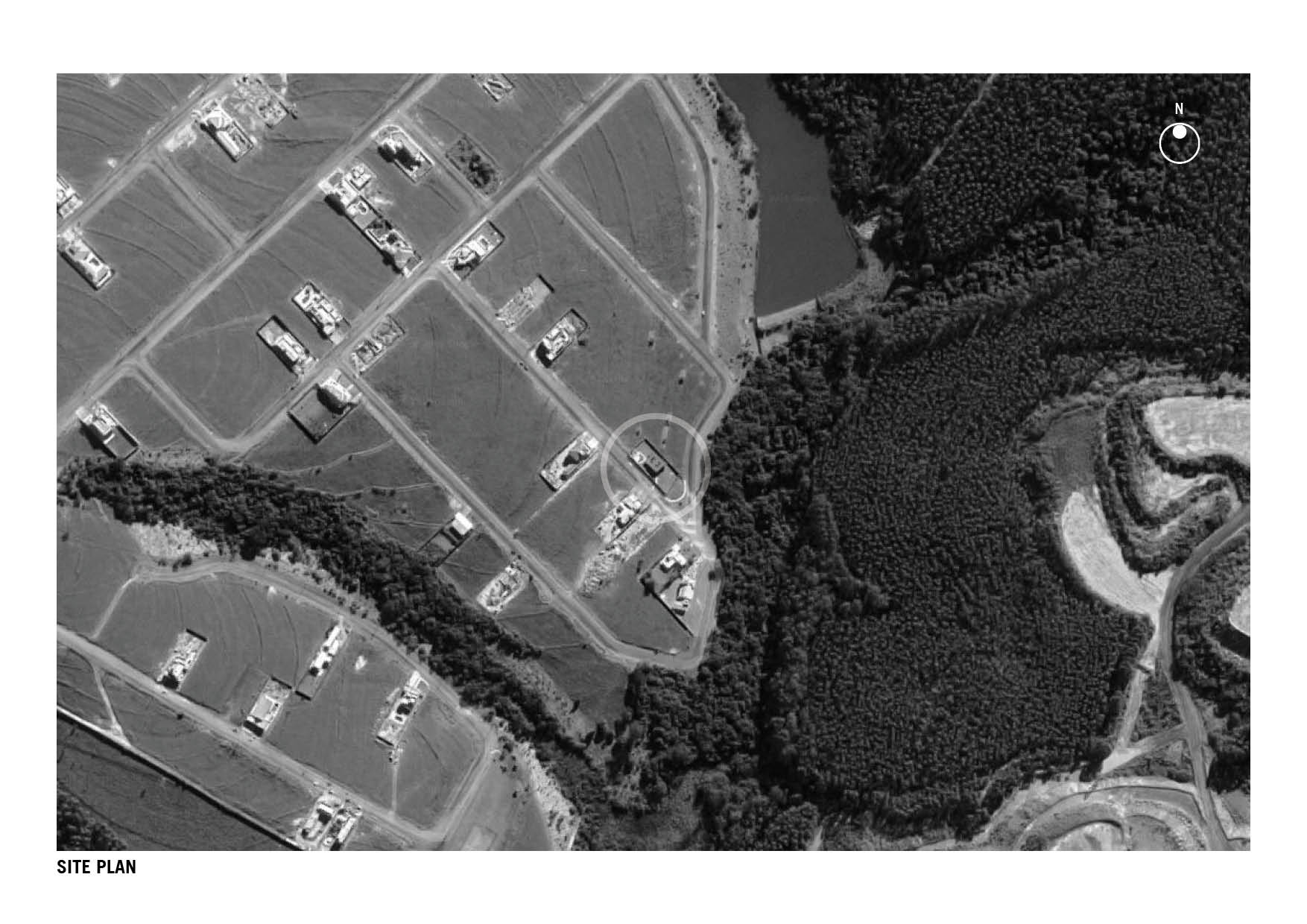

Salto de Pirapora é uma cidade satélite a 25km de Sorocaba. Na estrada que liga essas duas cidades do interior de São Paulo encontra-se a casa. O terreno de 1000m² tem um aclive de 8 m e olha para uma pequena reserva legal que margeia um córrego.

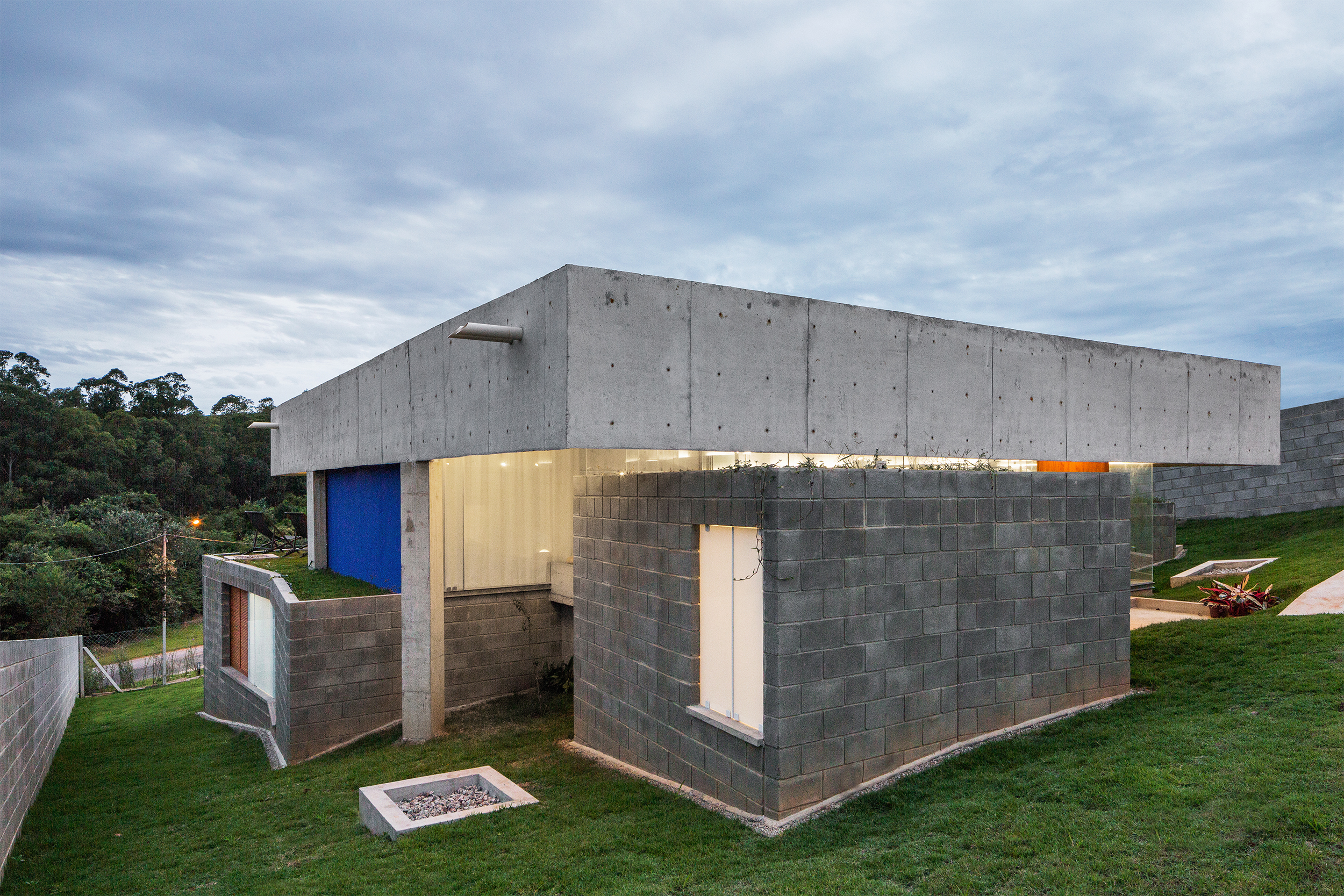

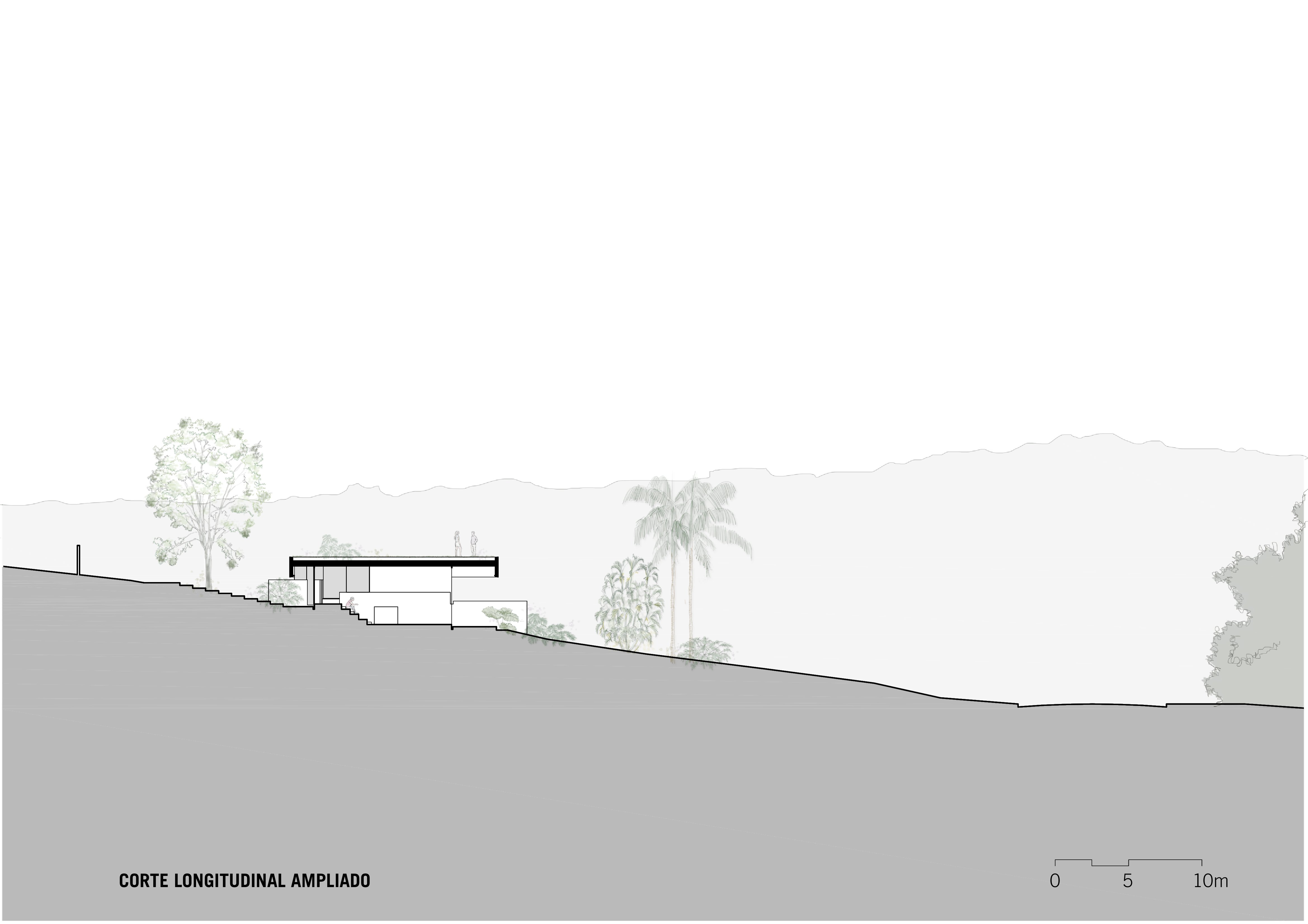

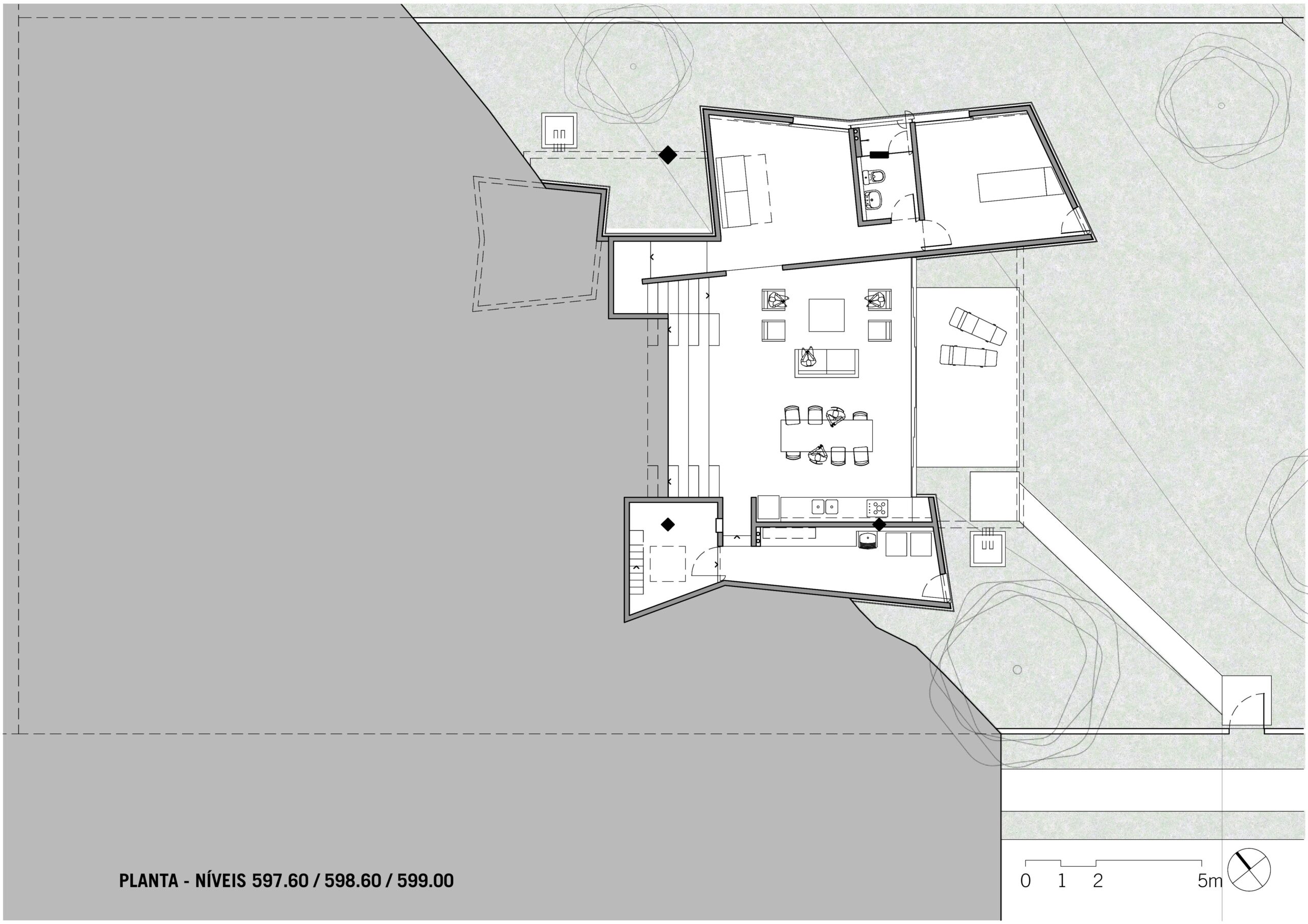

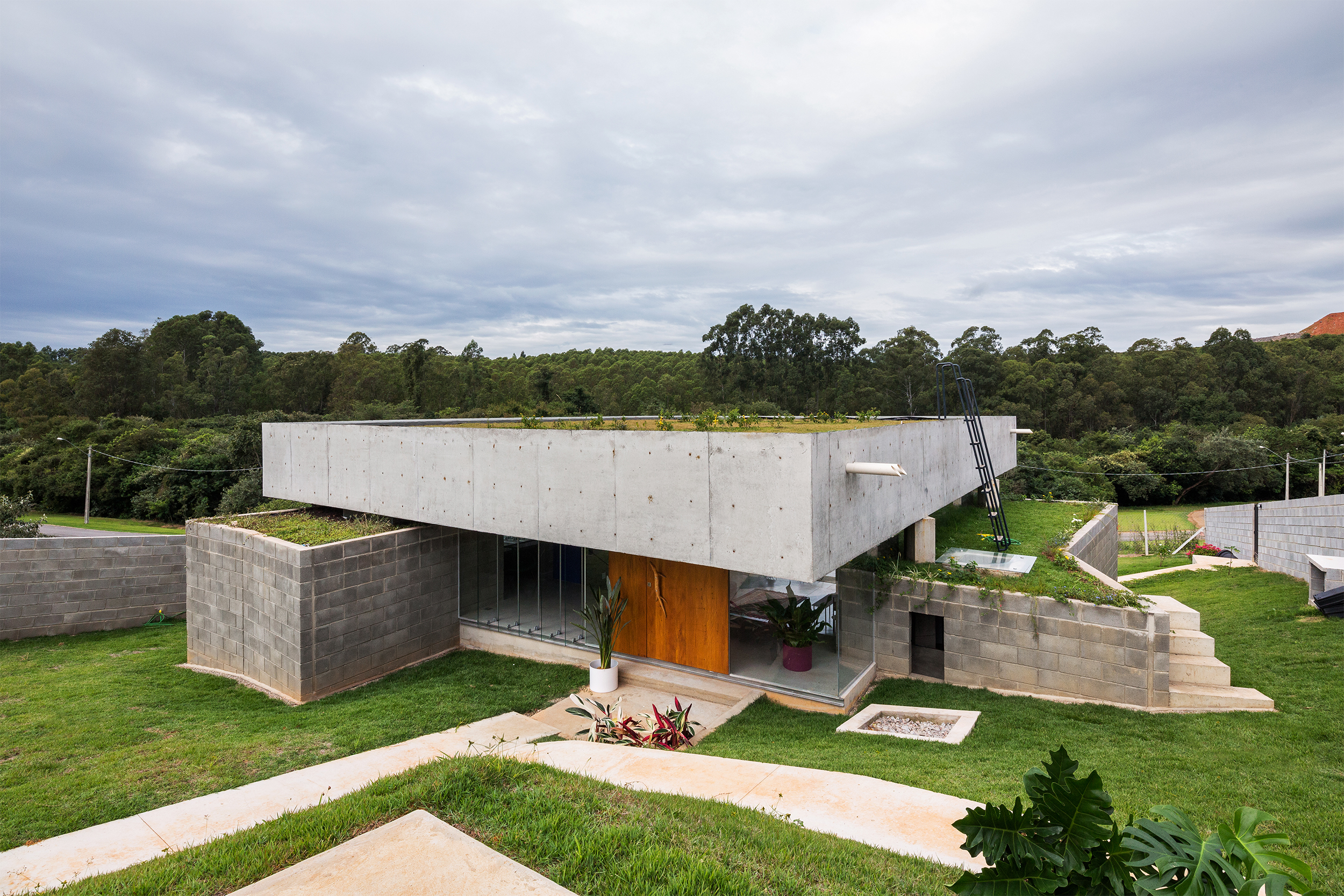

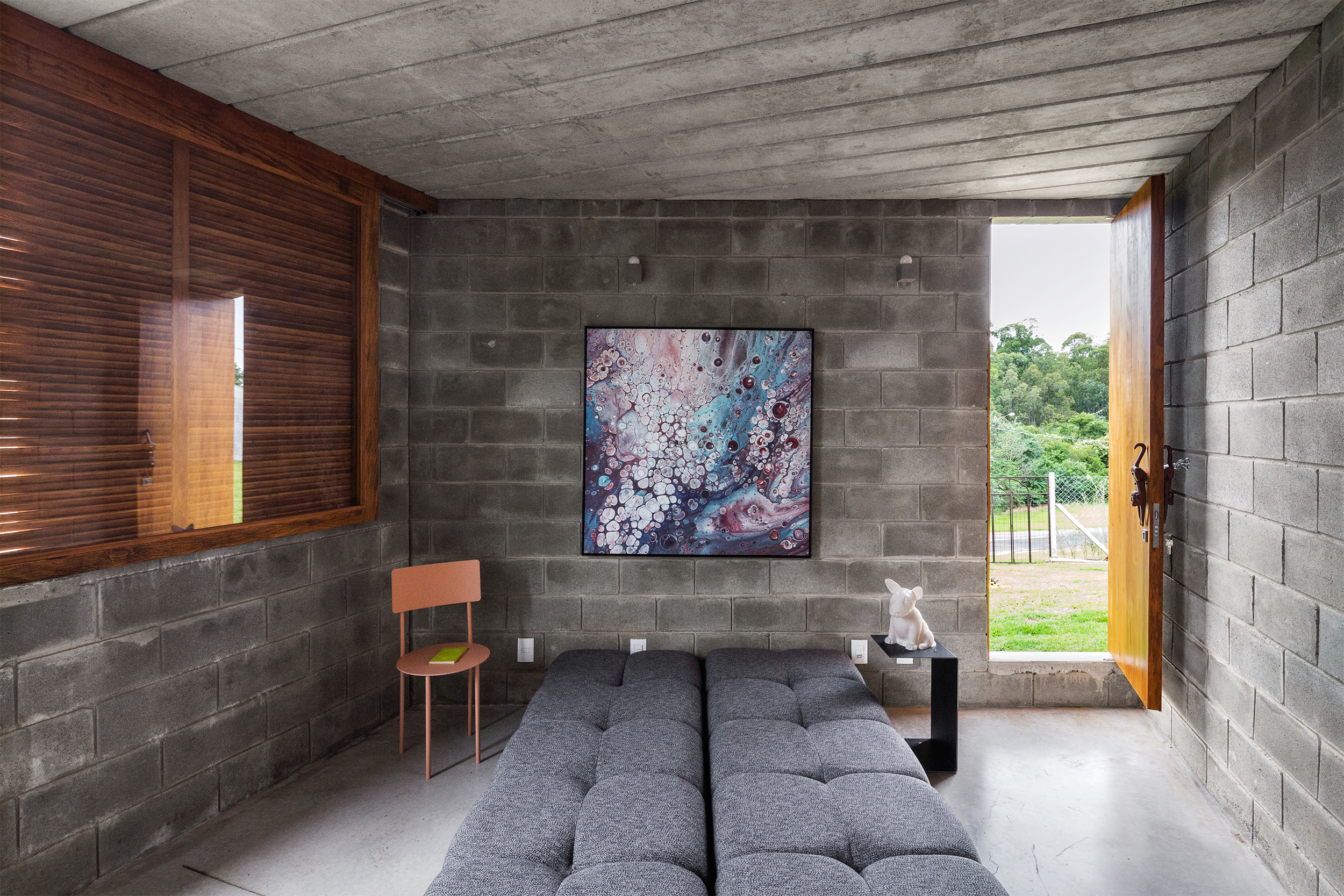

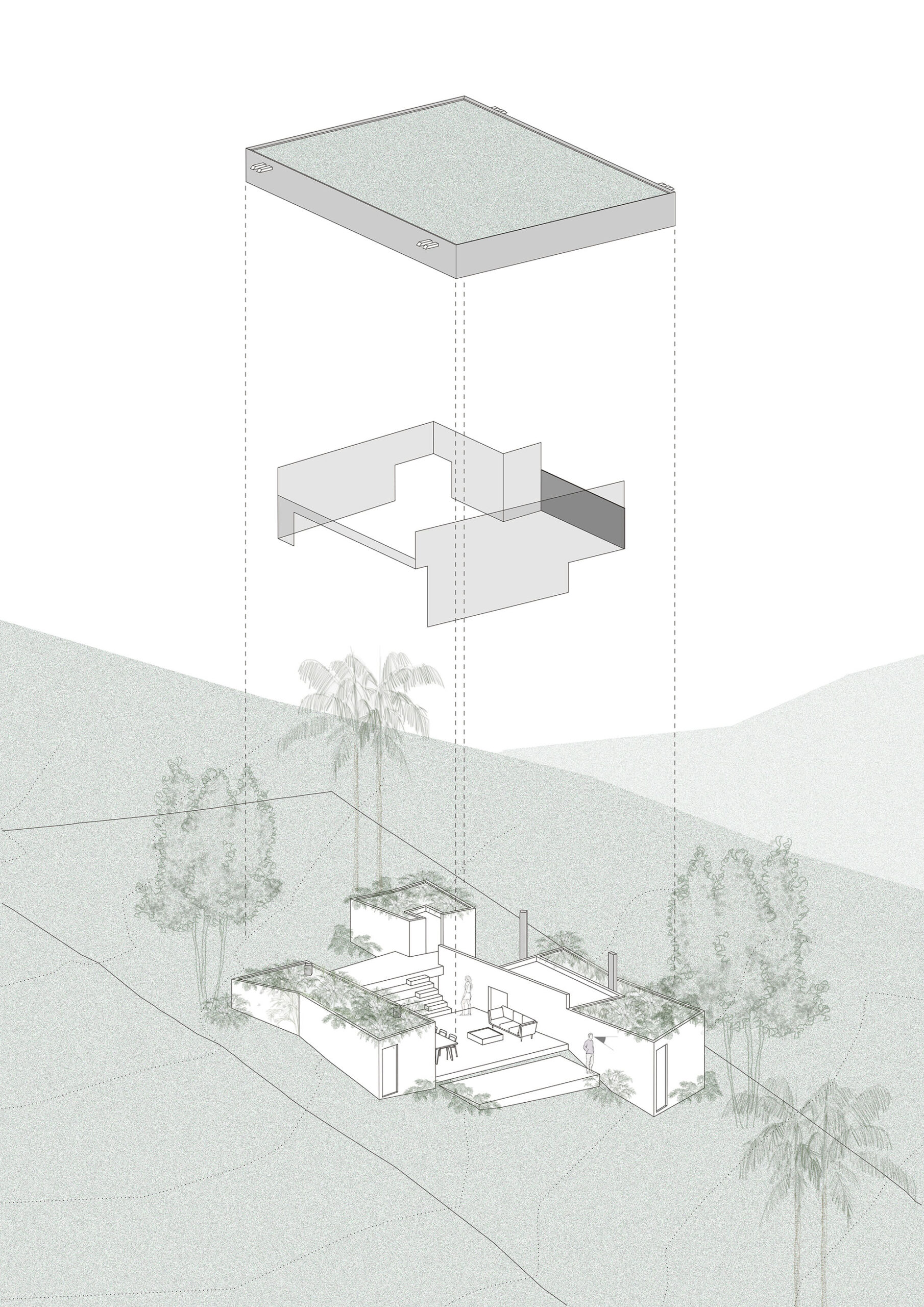

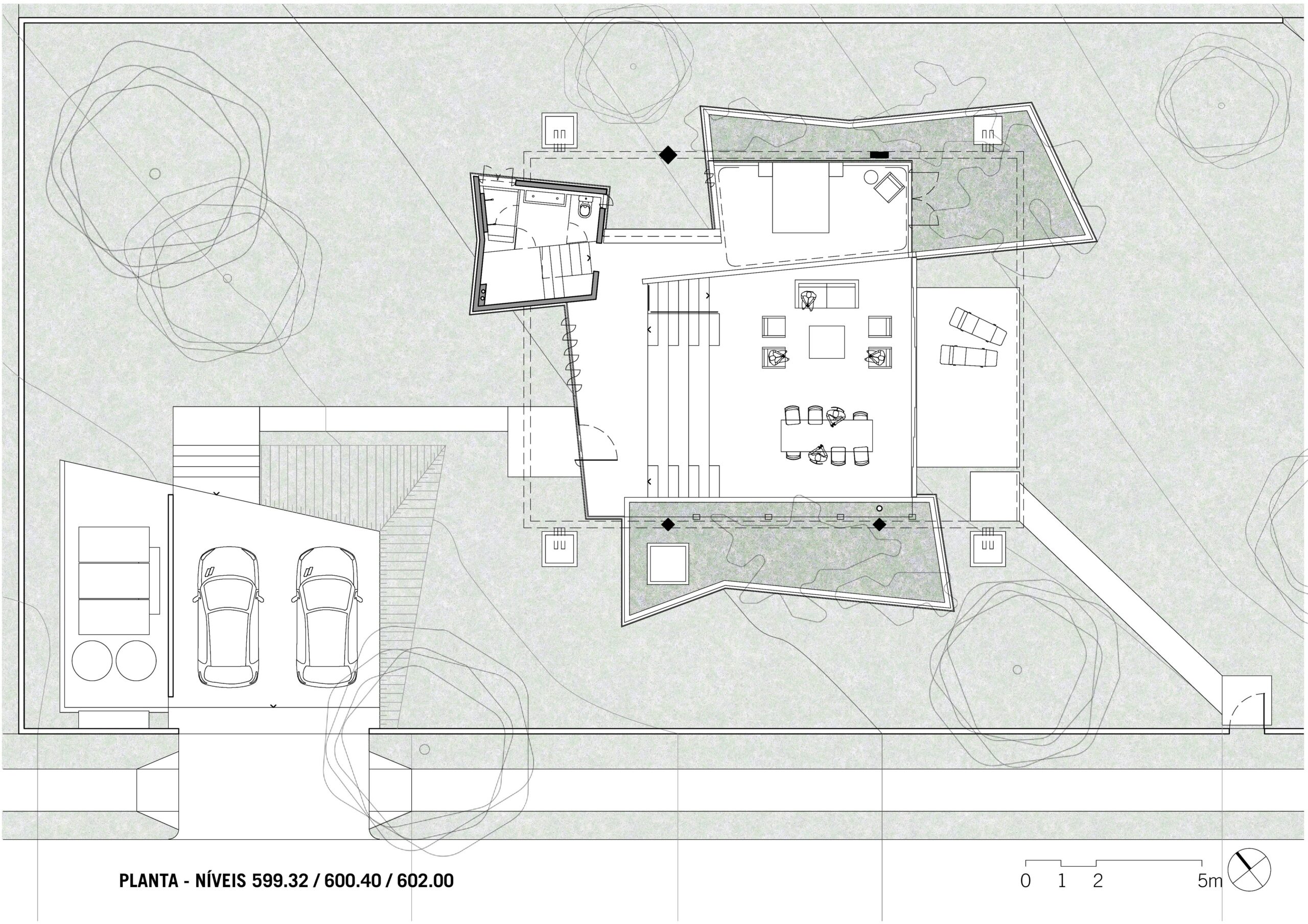

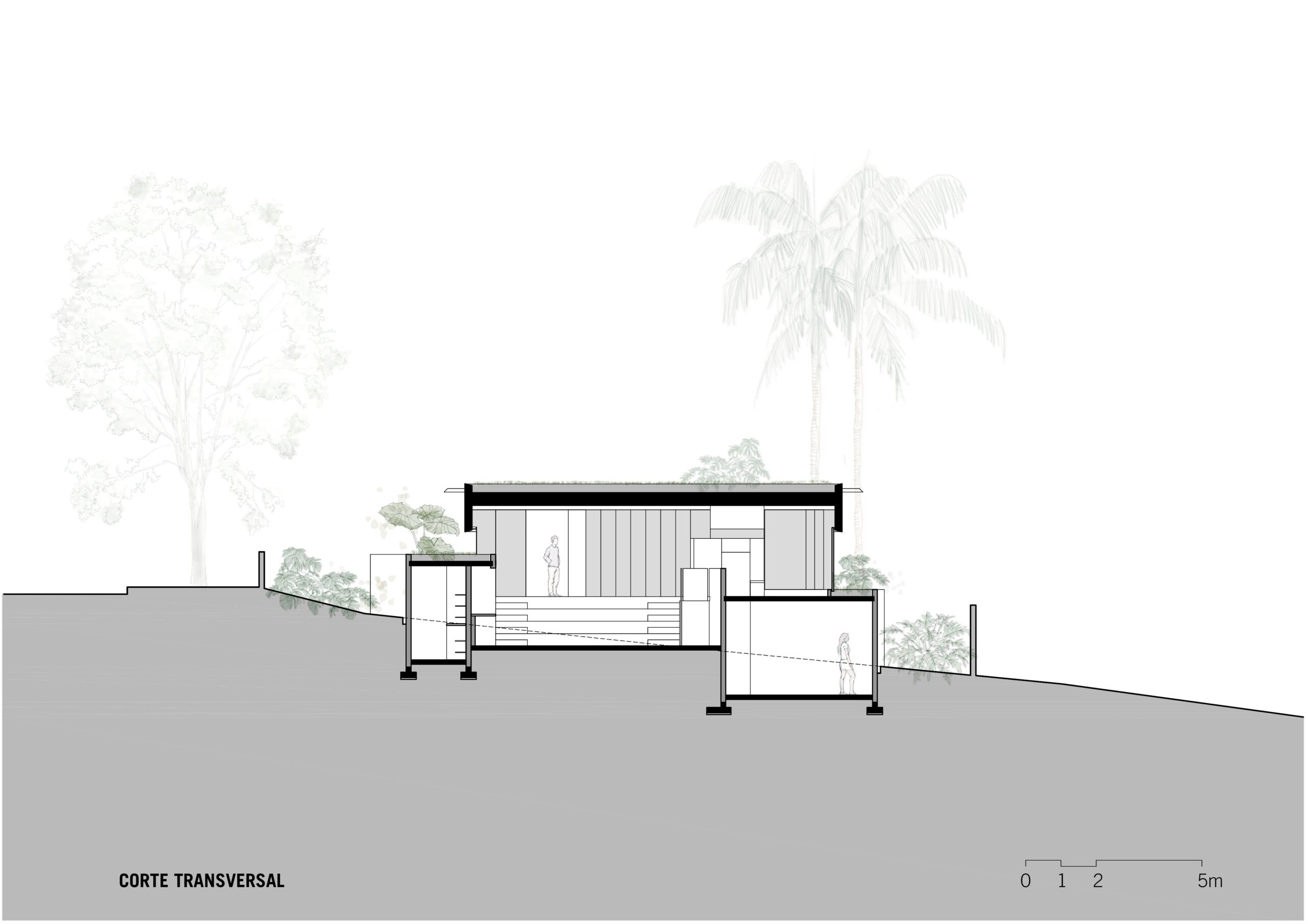

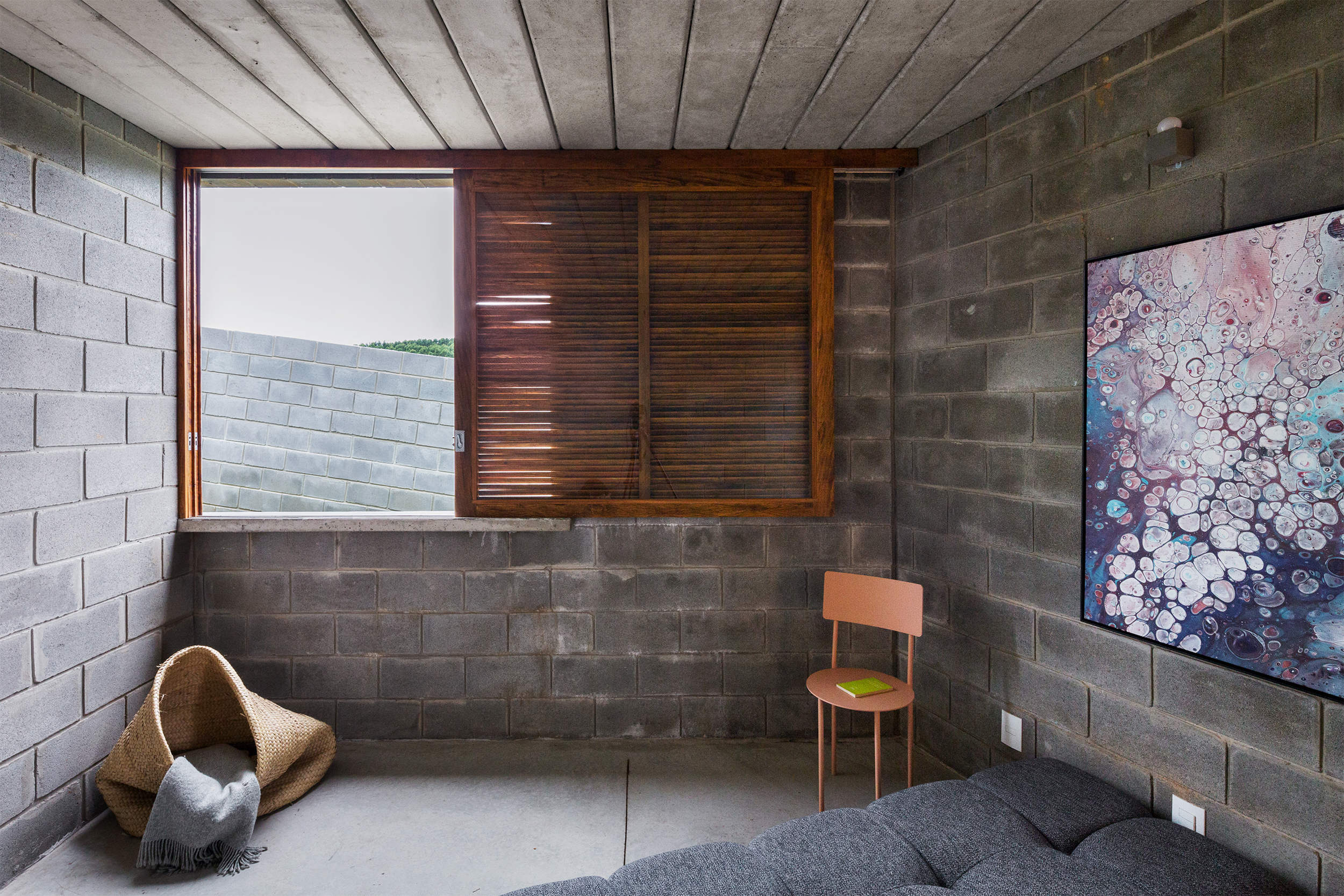

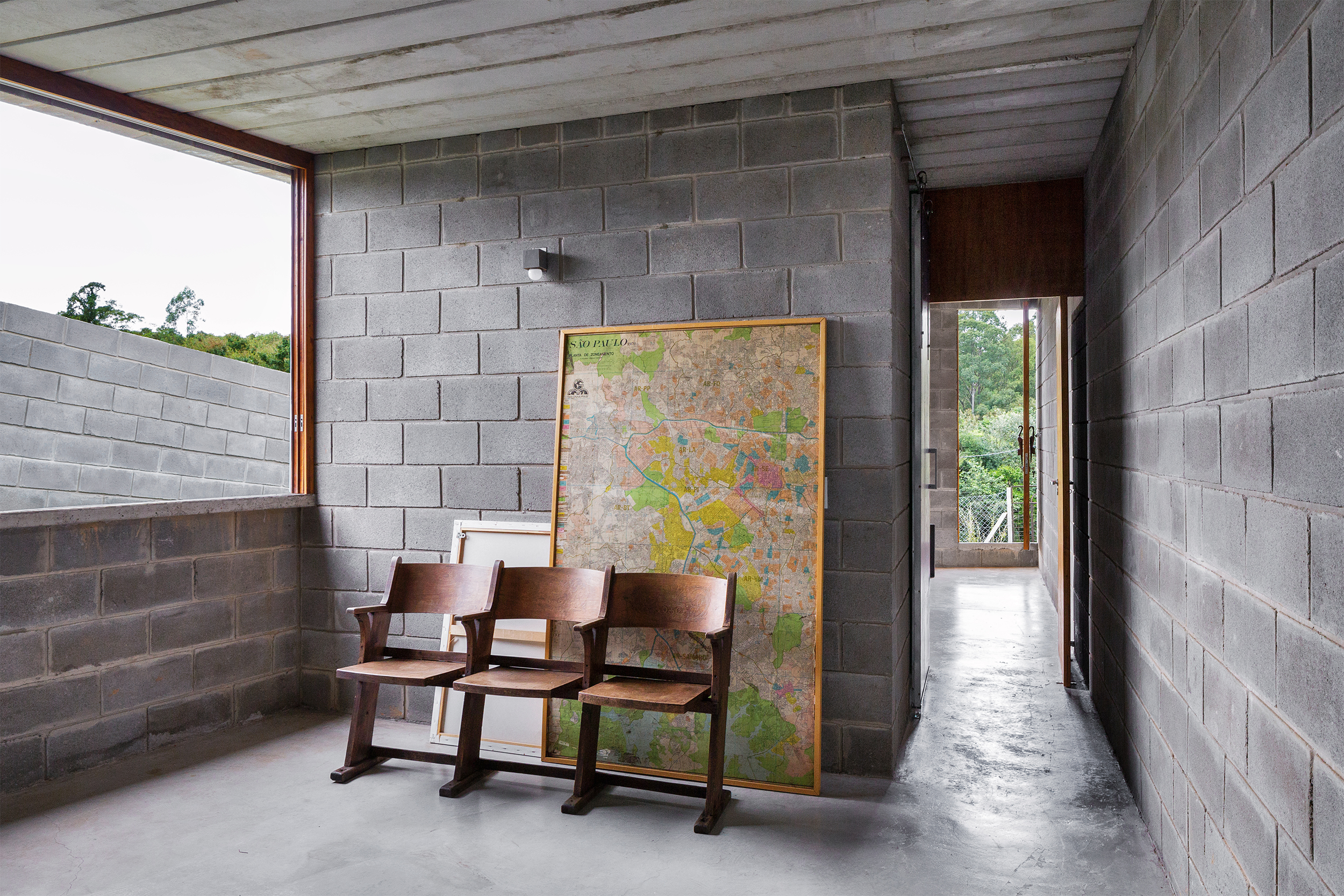

O projeto se estrutura a partir de três volumes de alvenaria parcialmente enterrados e com níveis variados de acordo com a topografia. Esses volumes abrigam cozinha e lavandeira no primeiro, os quartos no segundo e o banheiro/closet do quarto principal no terceiro.

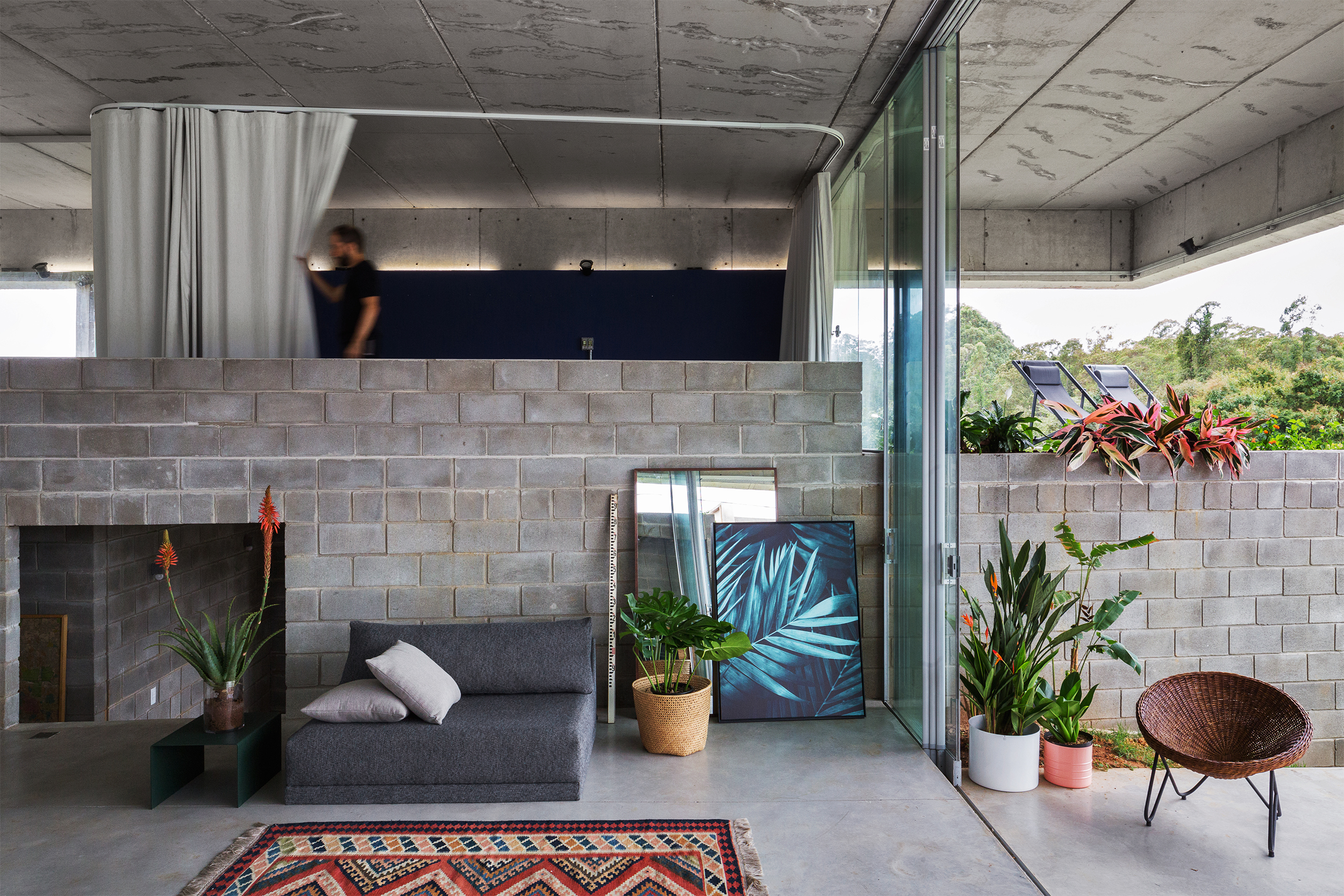

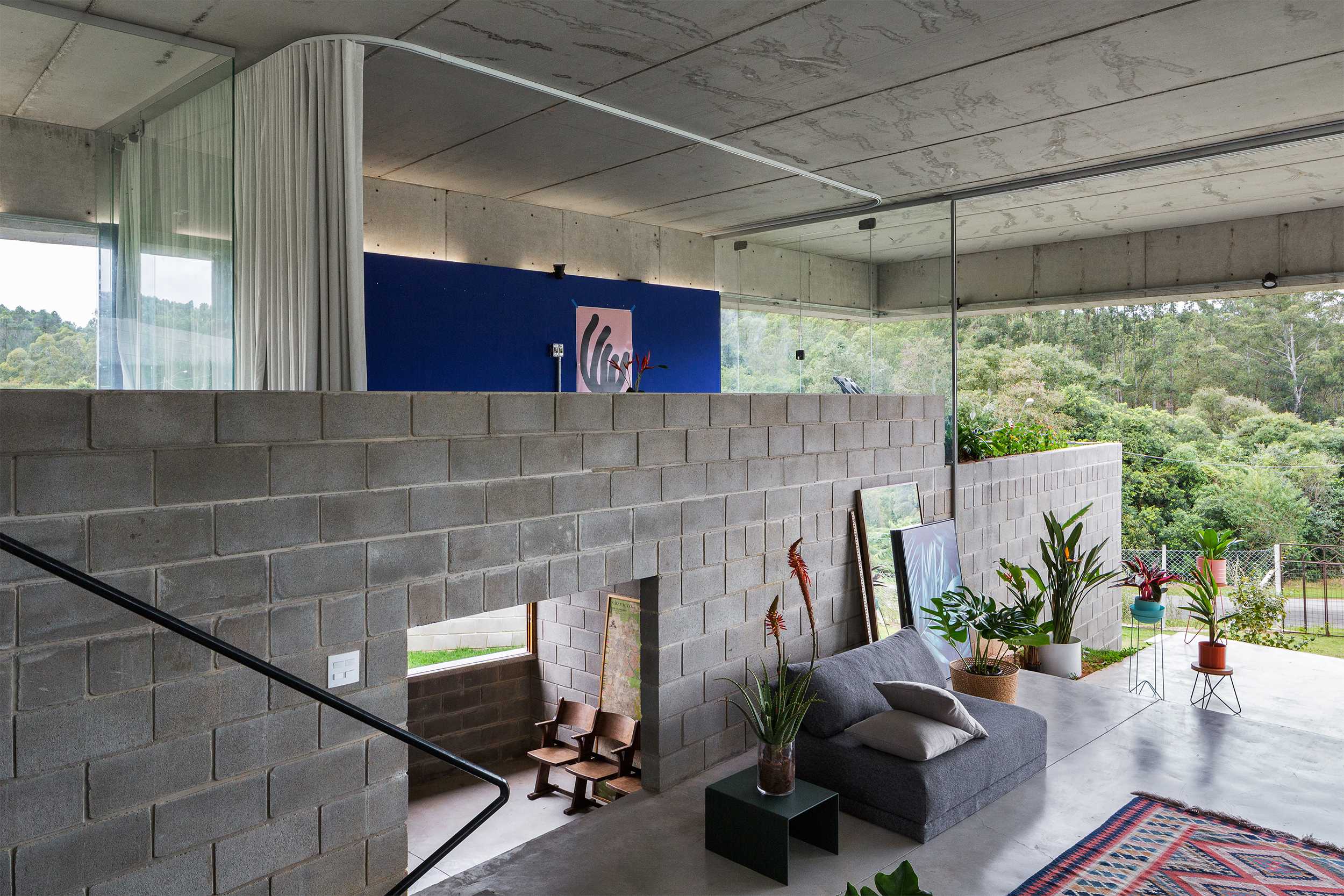

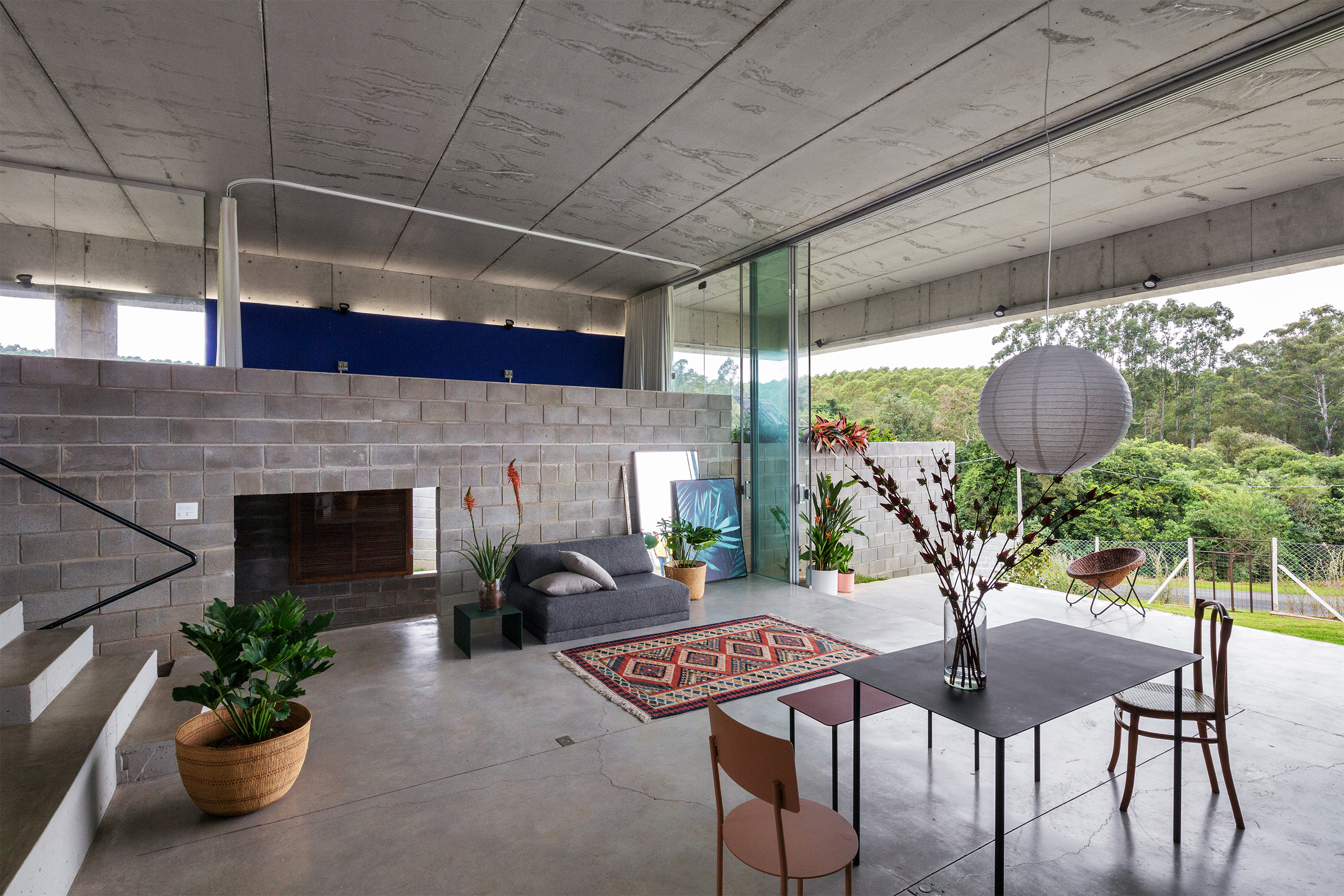

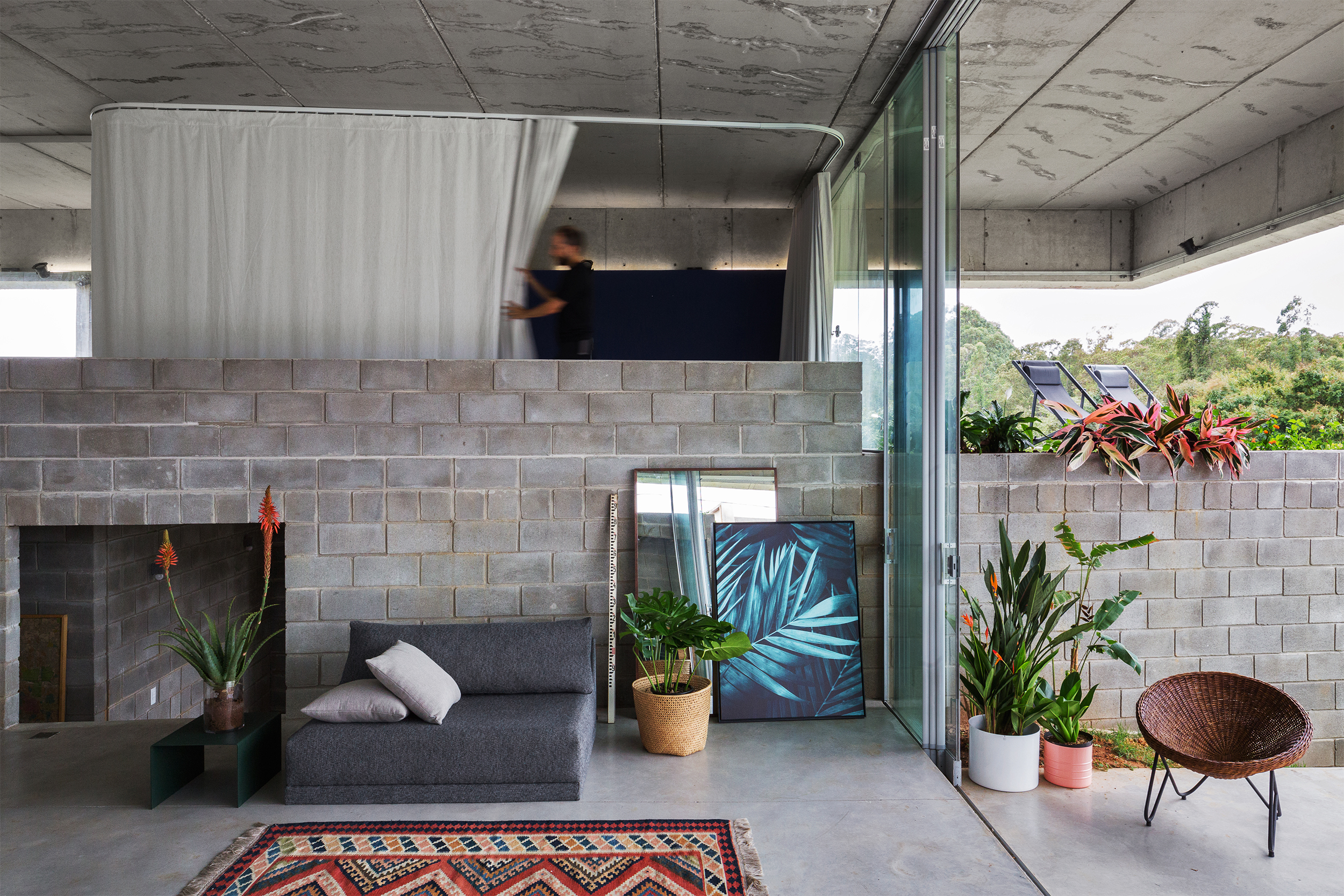

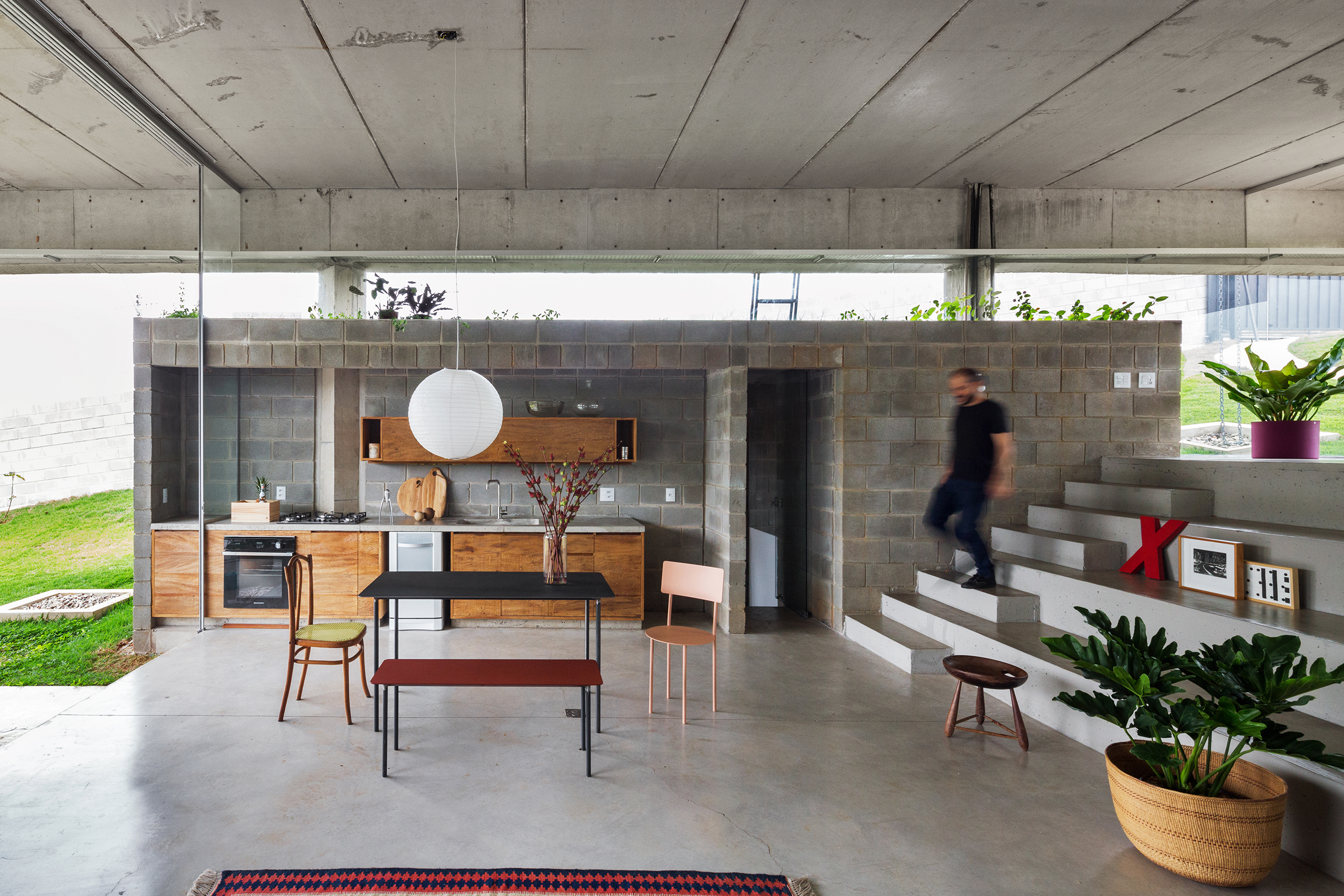

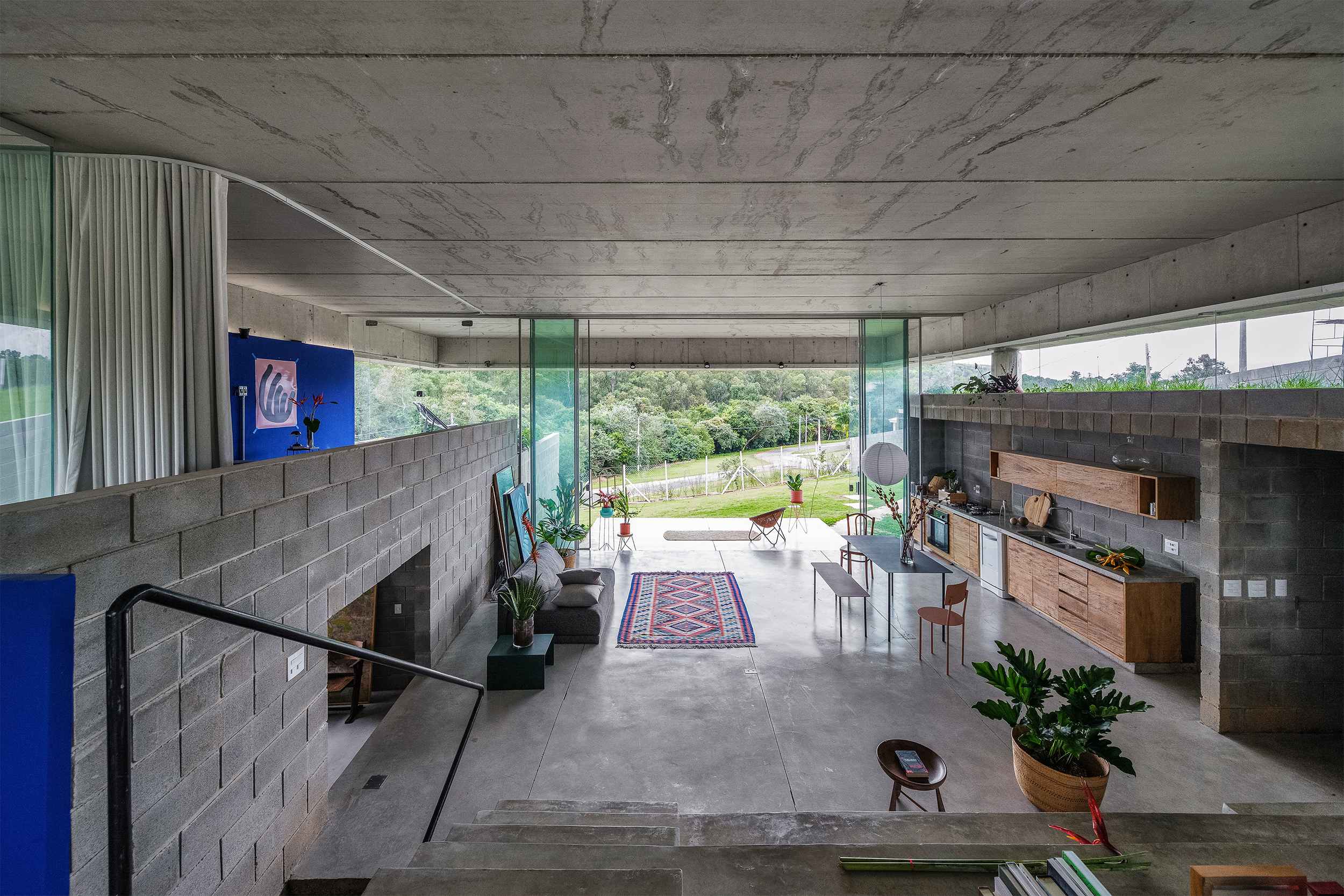

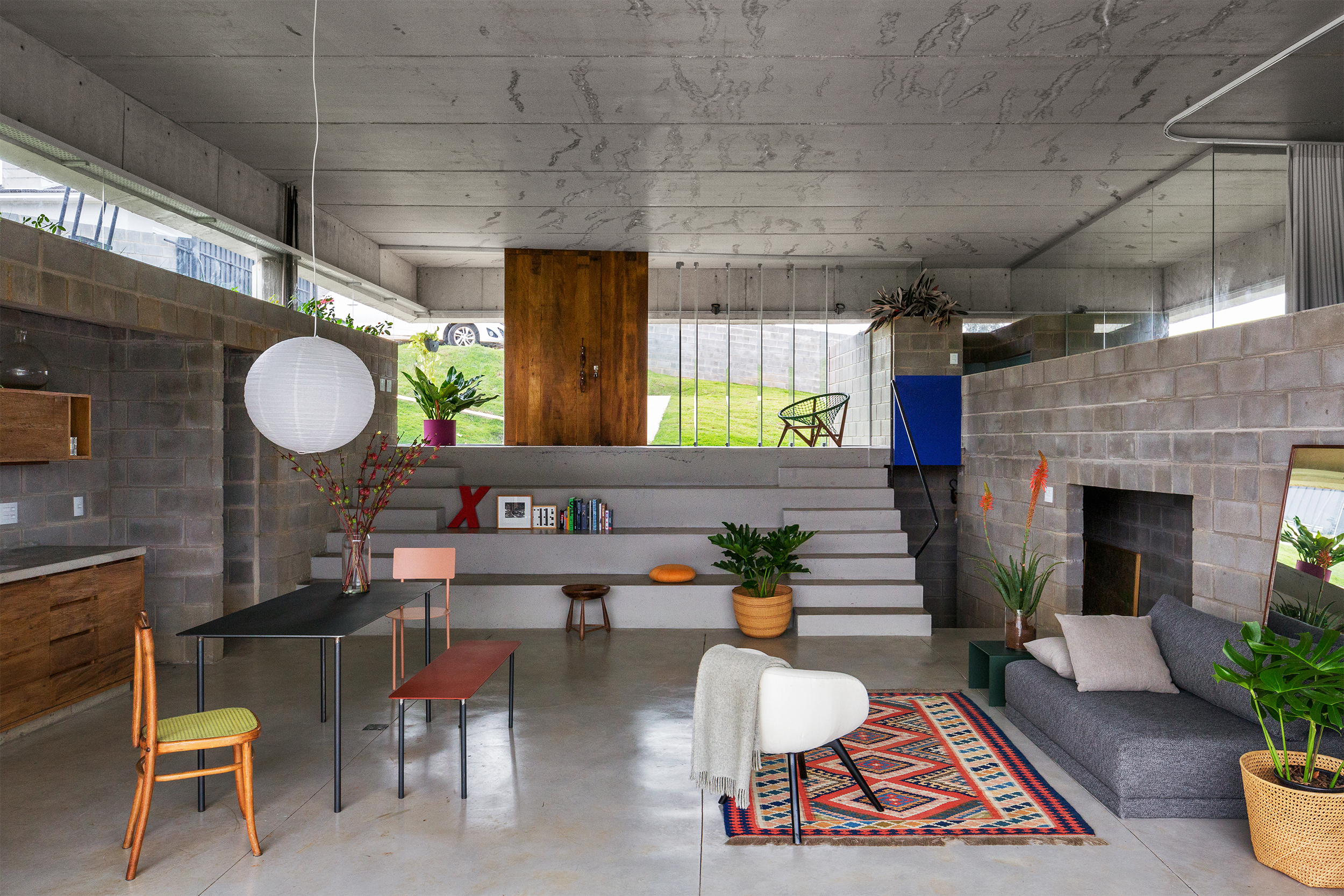

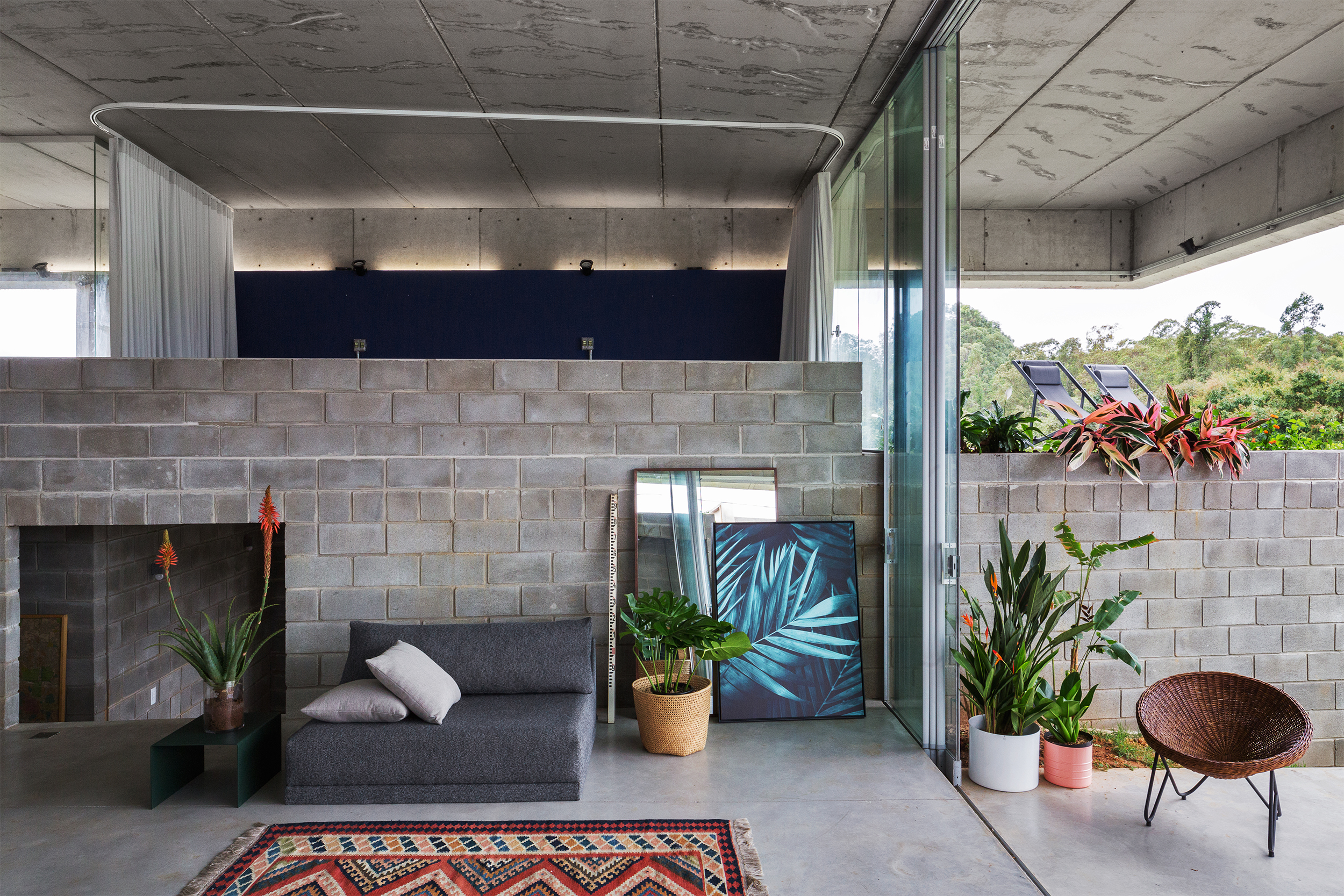

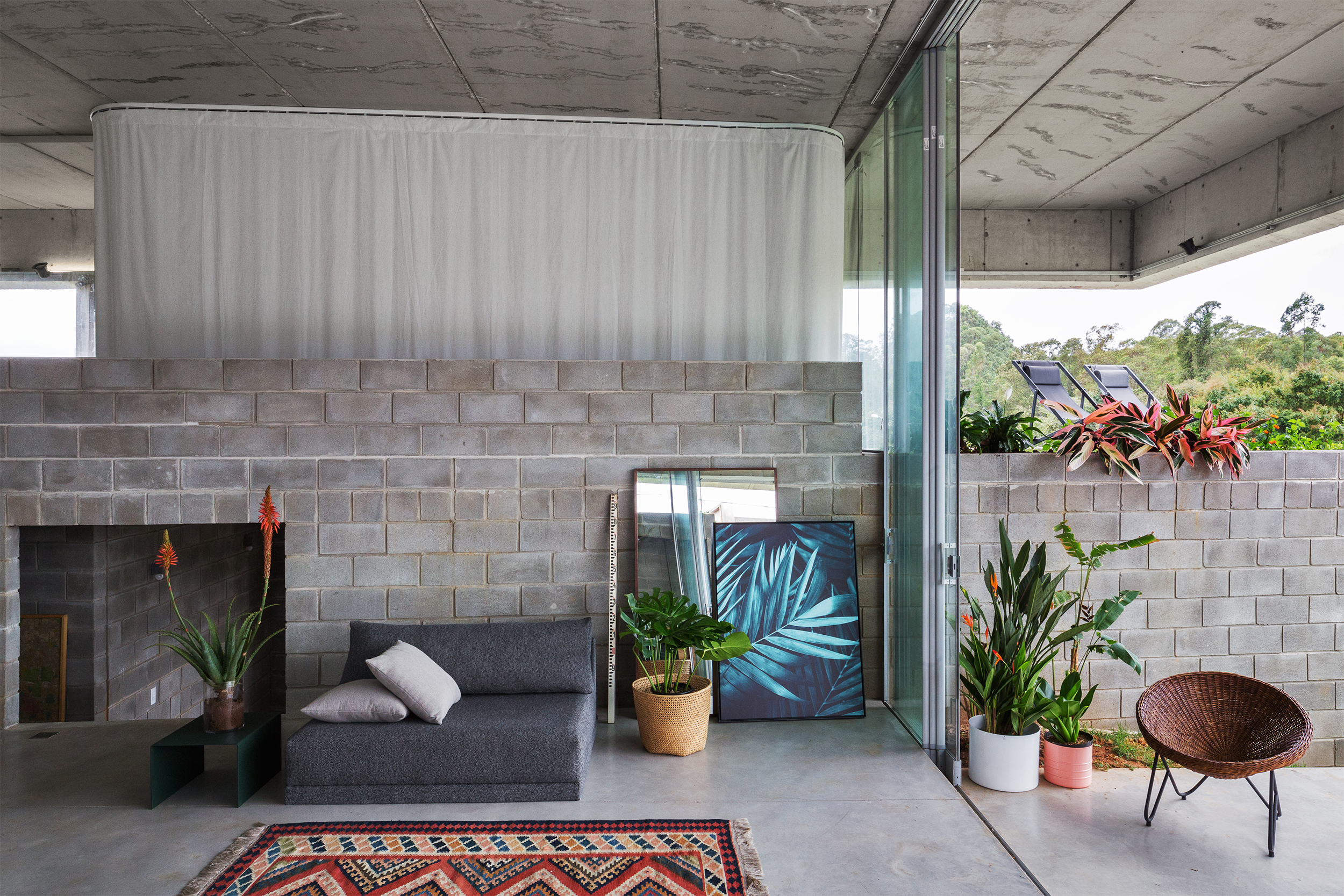

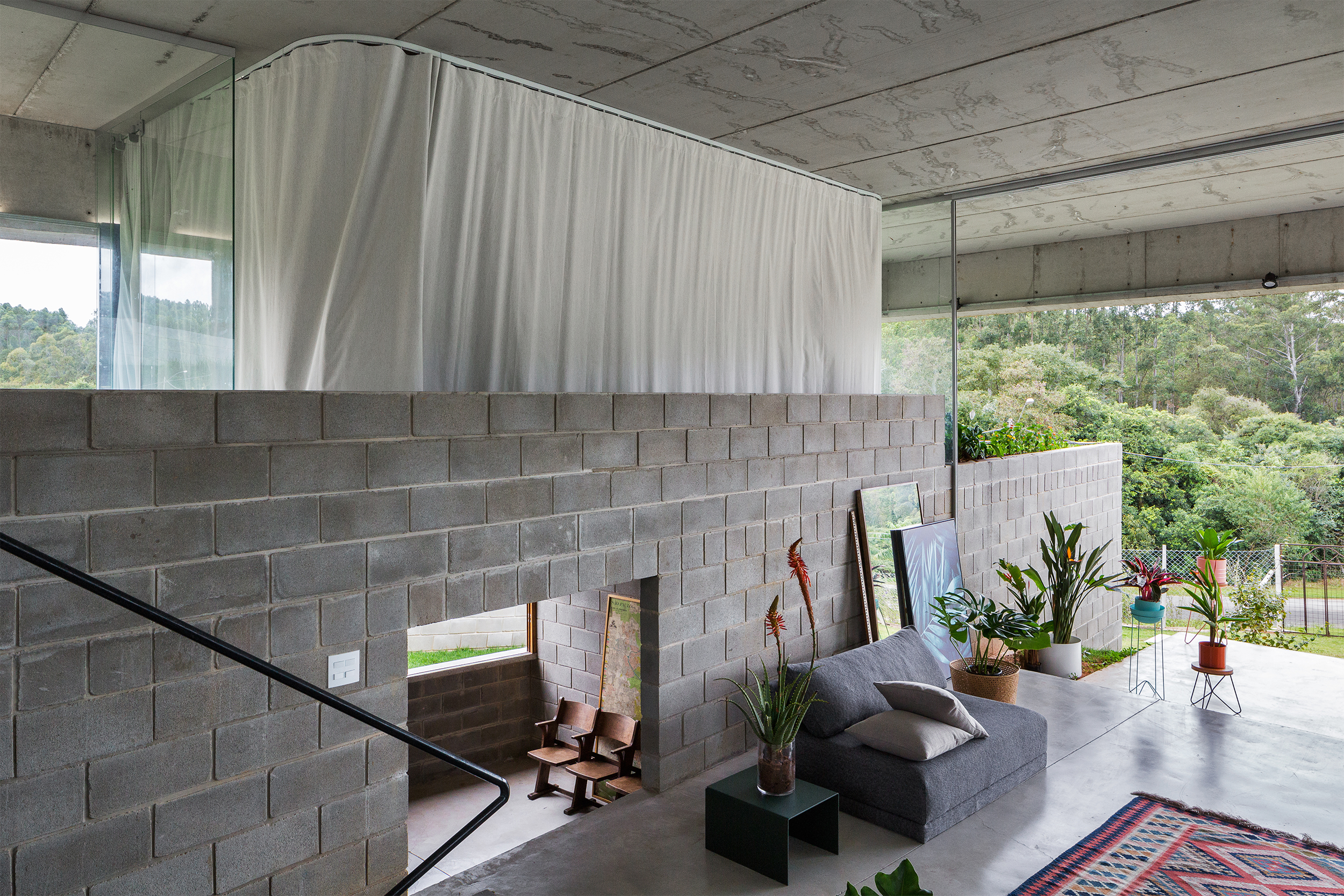

O posicionamento destes volumes no terreno conforma o espaço principal da casa, o vazio da sala de estar e jantar. Este espaço permite uma fluidez total no sentido do aclive não seccionando o terreno entre frente e fundos. Uma arquibancada de concreto estabelece essa relação entre as áreas livres do terreno e os diversos níveis do projeto, e possibilita usos múltiplos que desfrutam ao máximo destas vistas para a reserva.

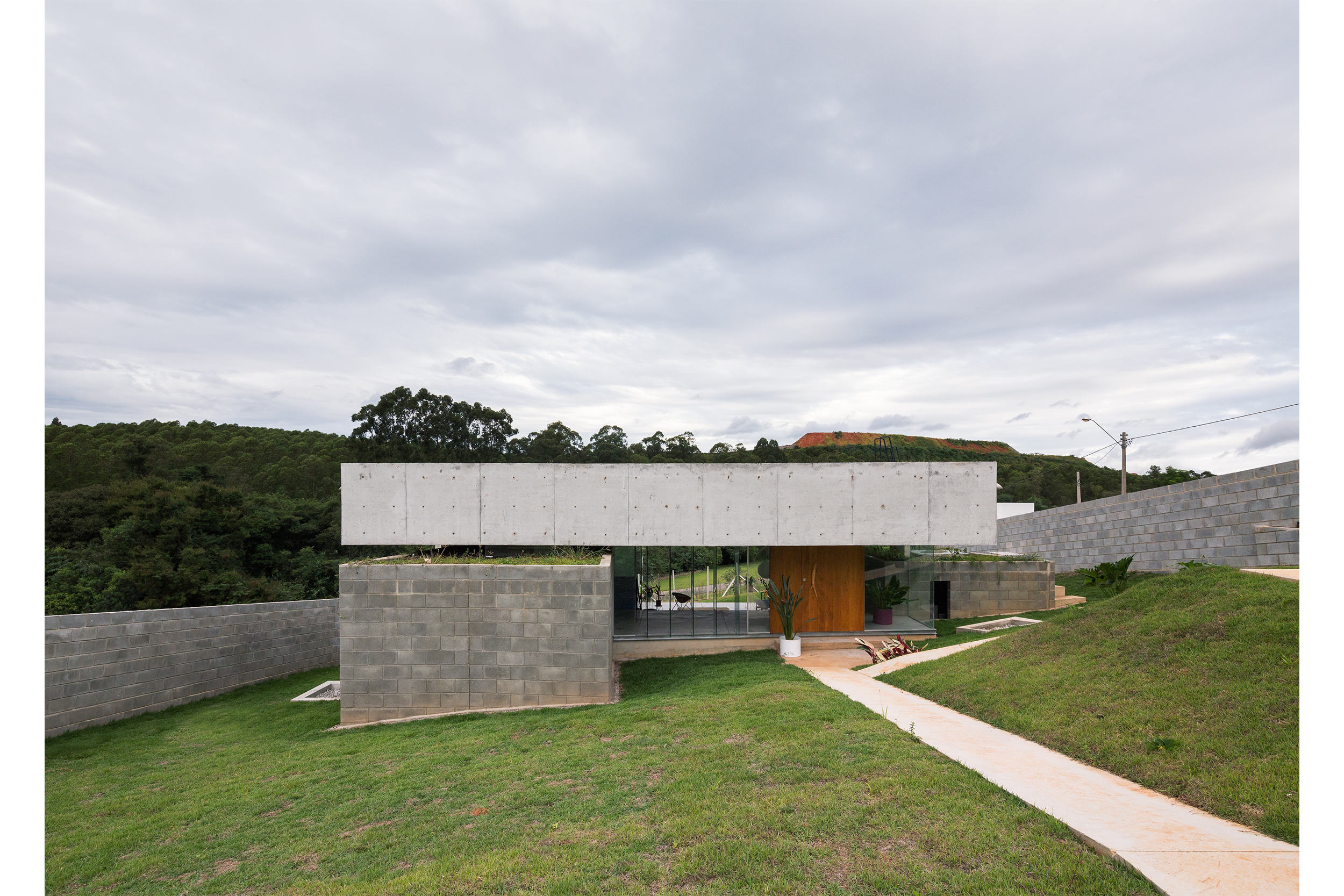

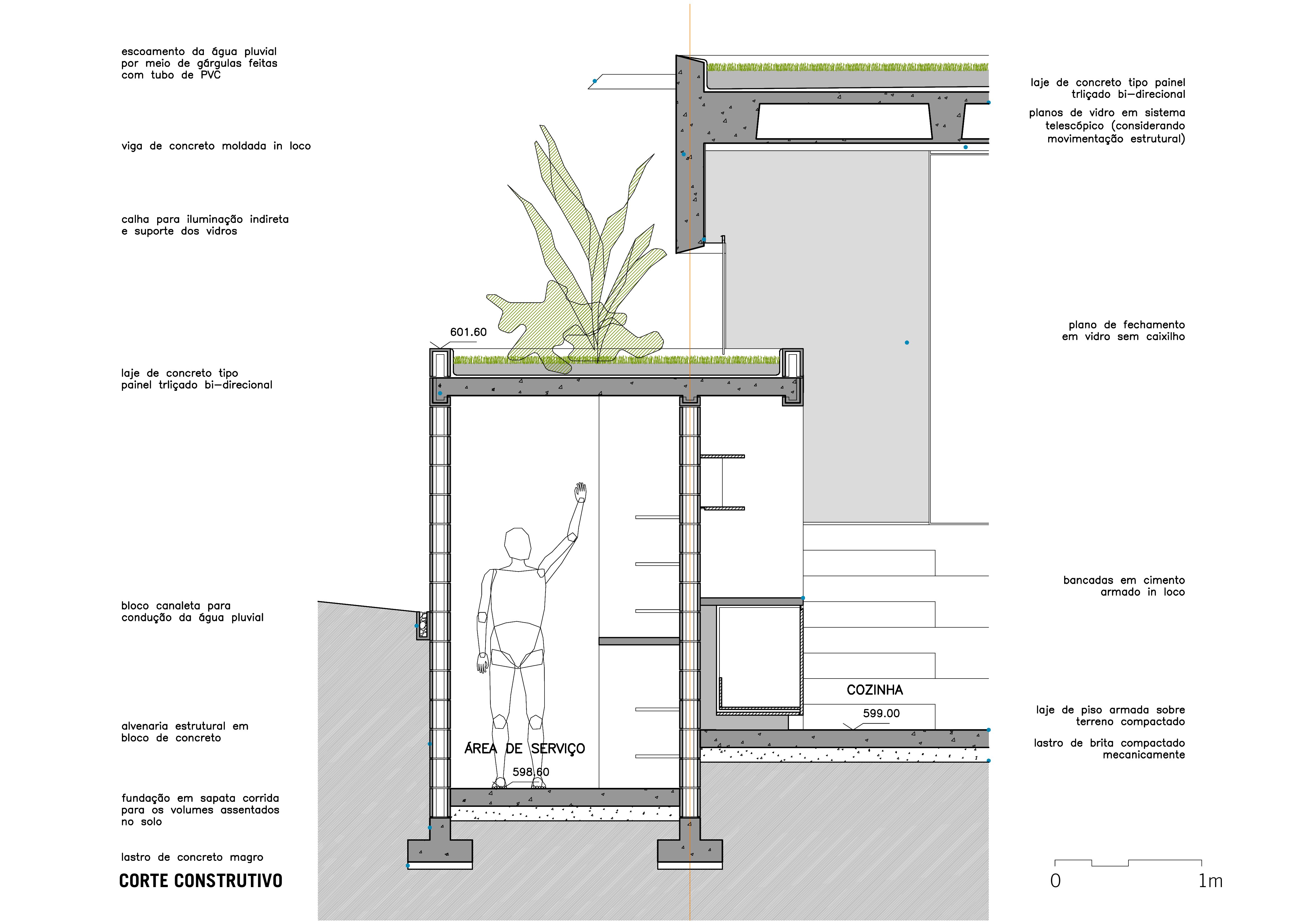

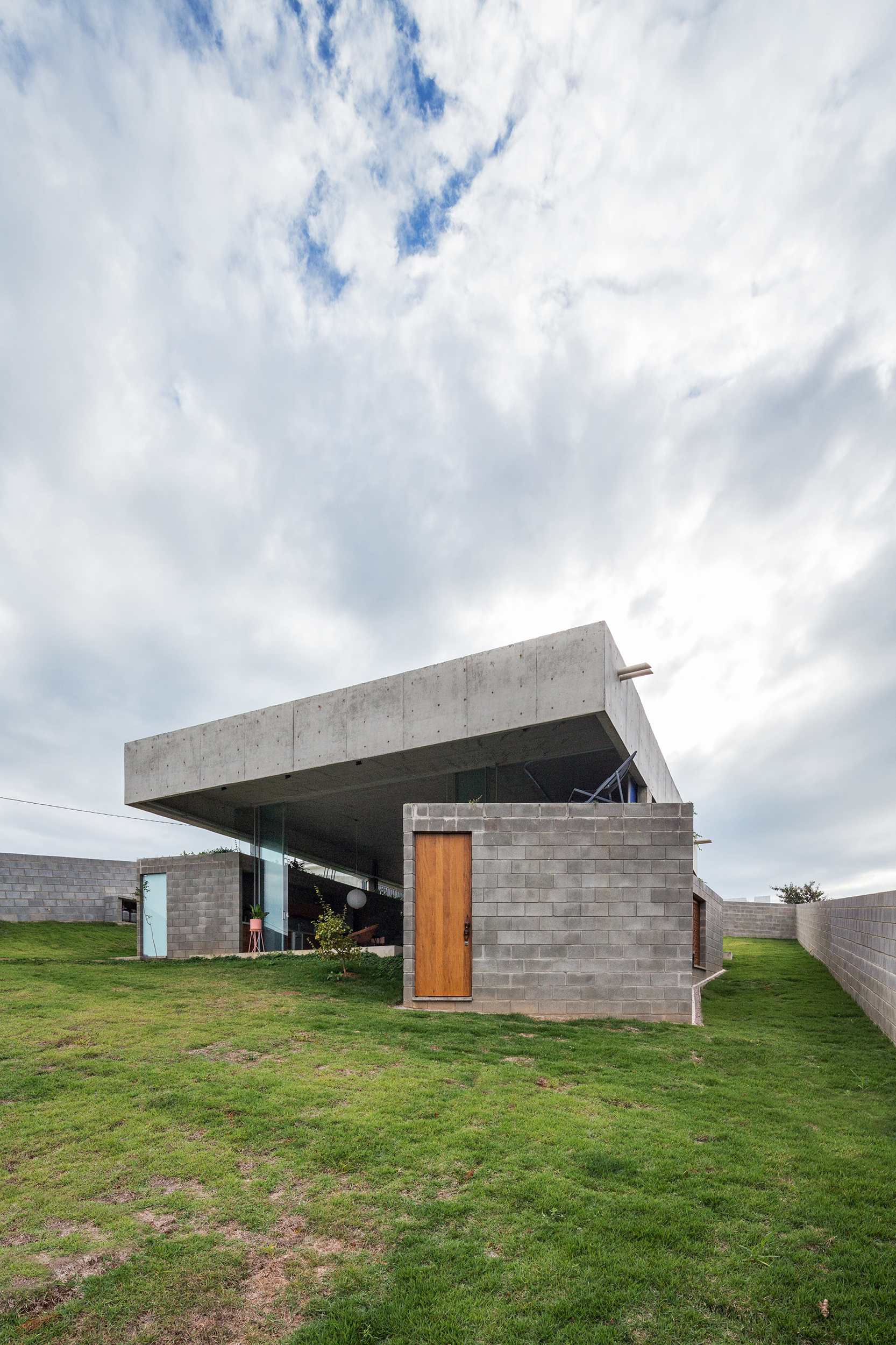

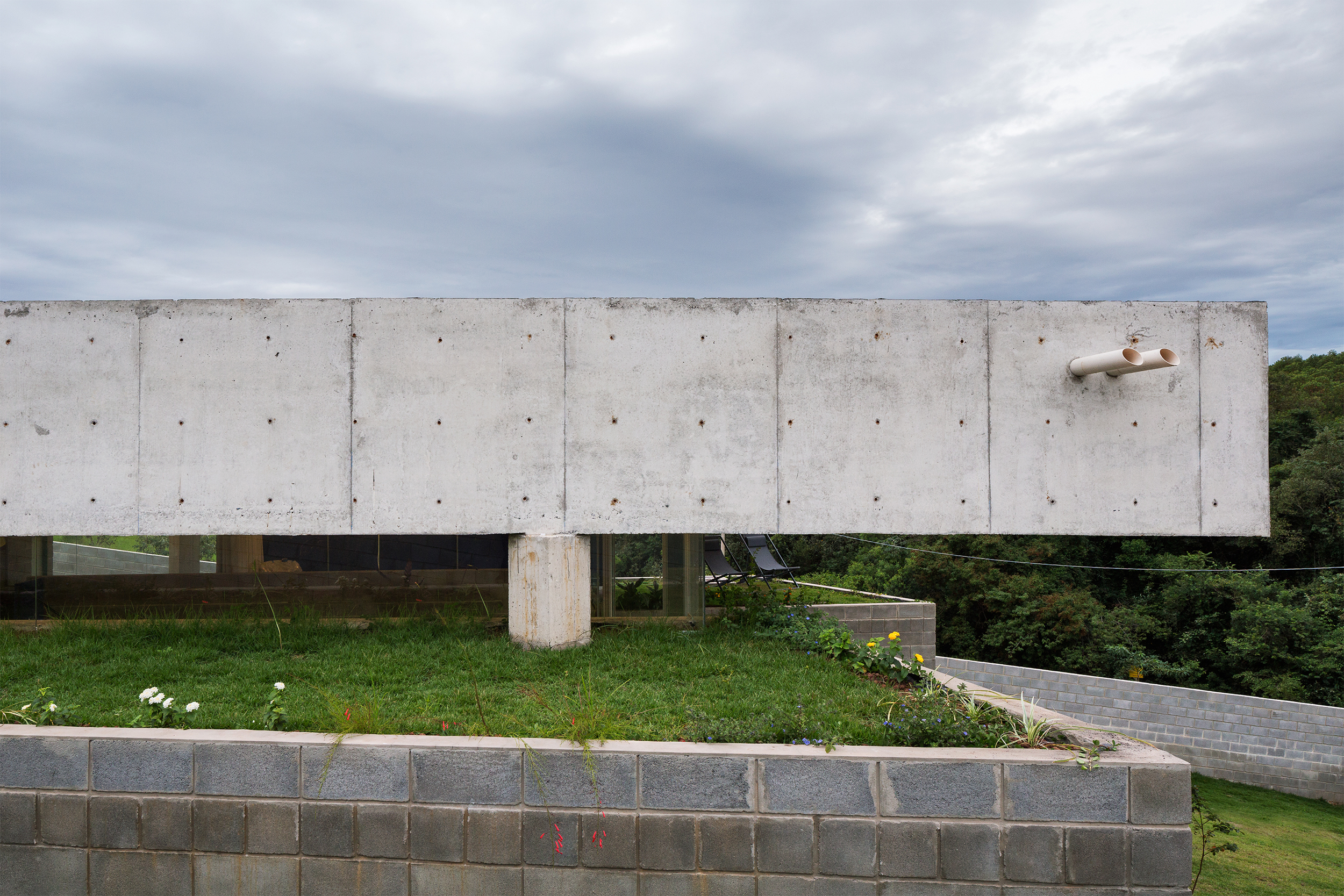

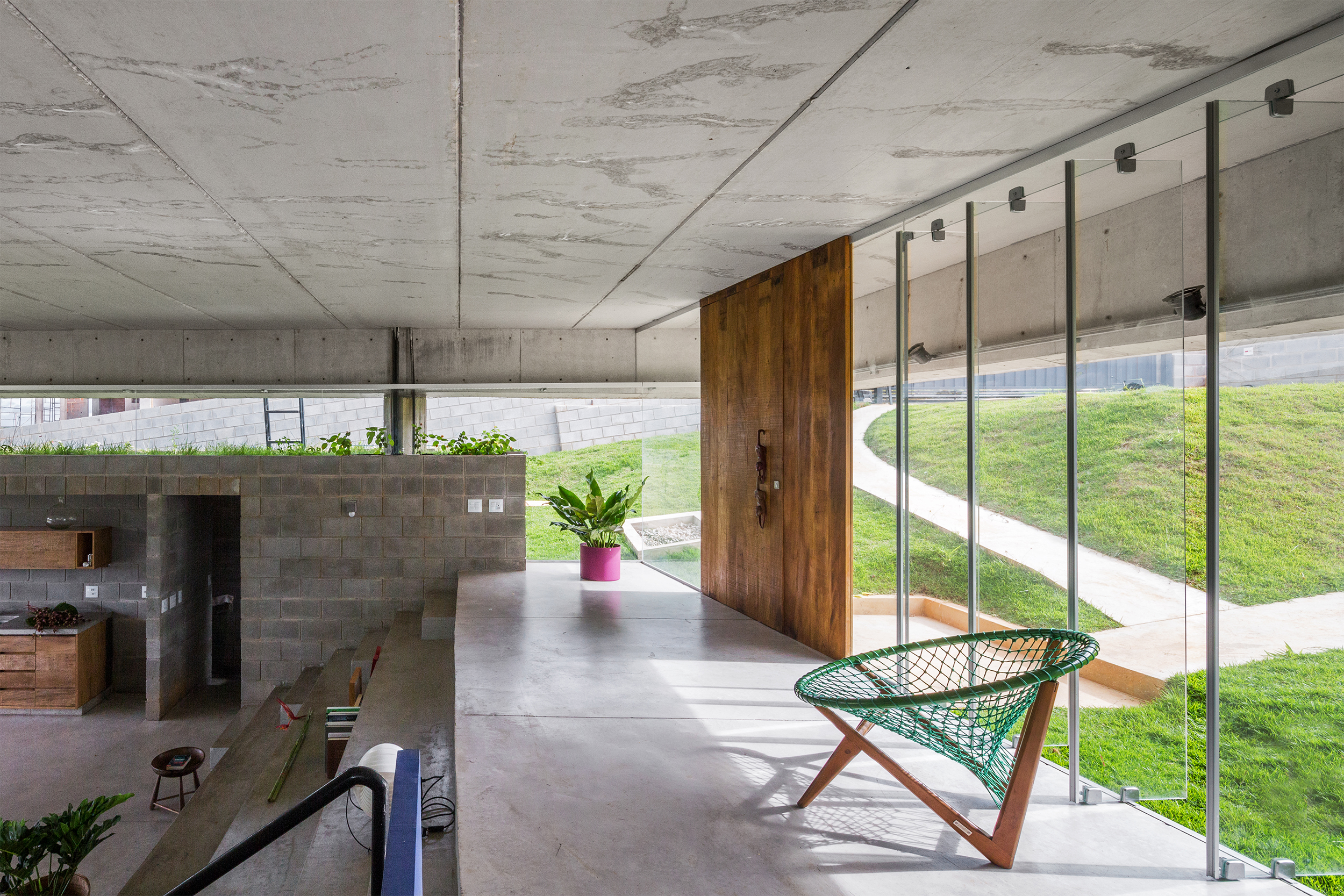

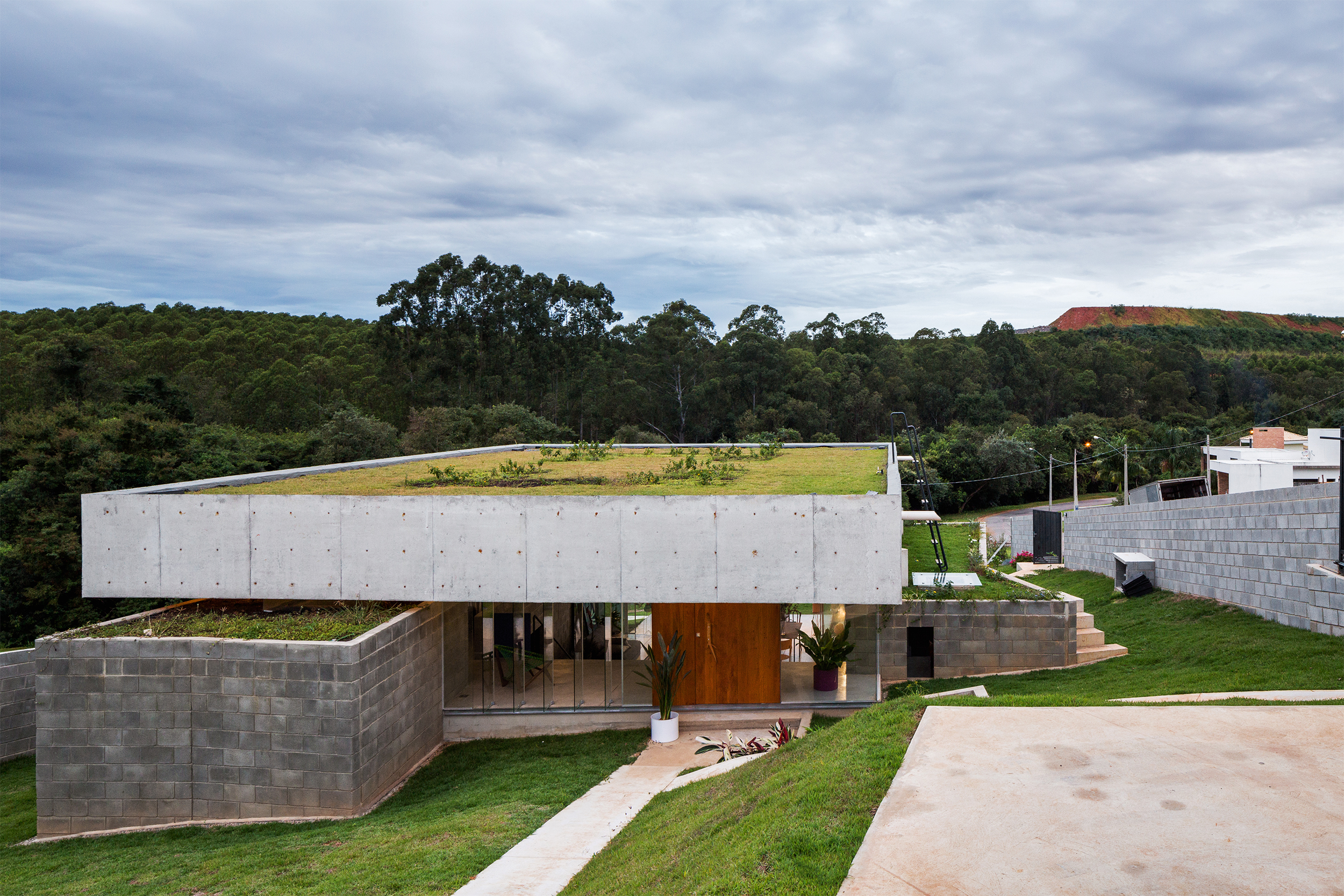

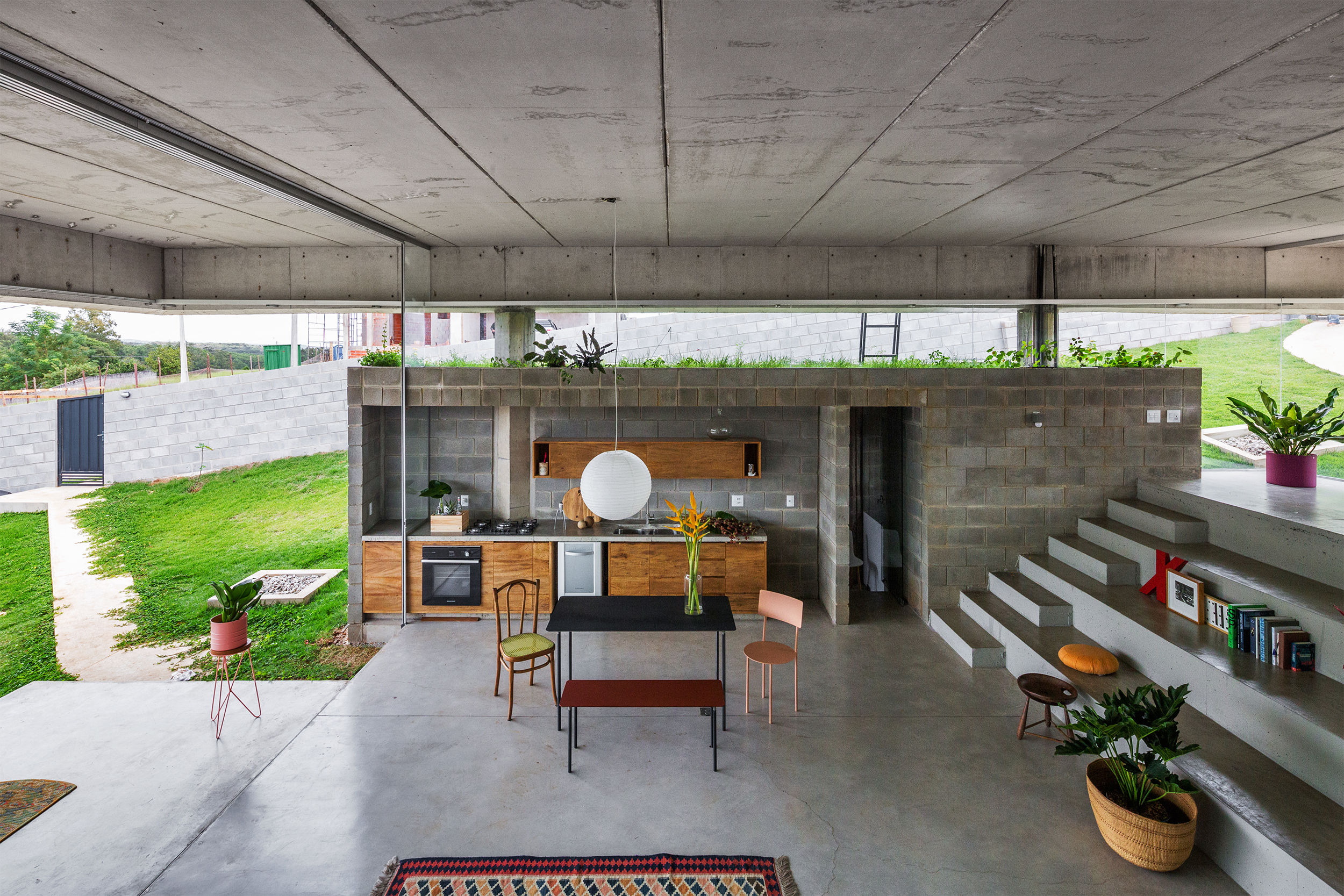

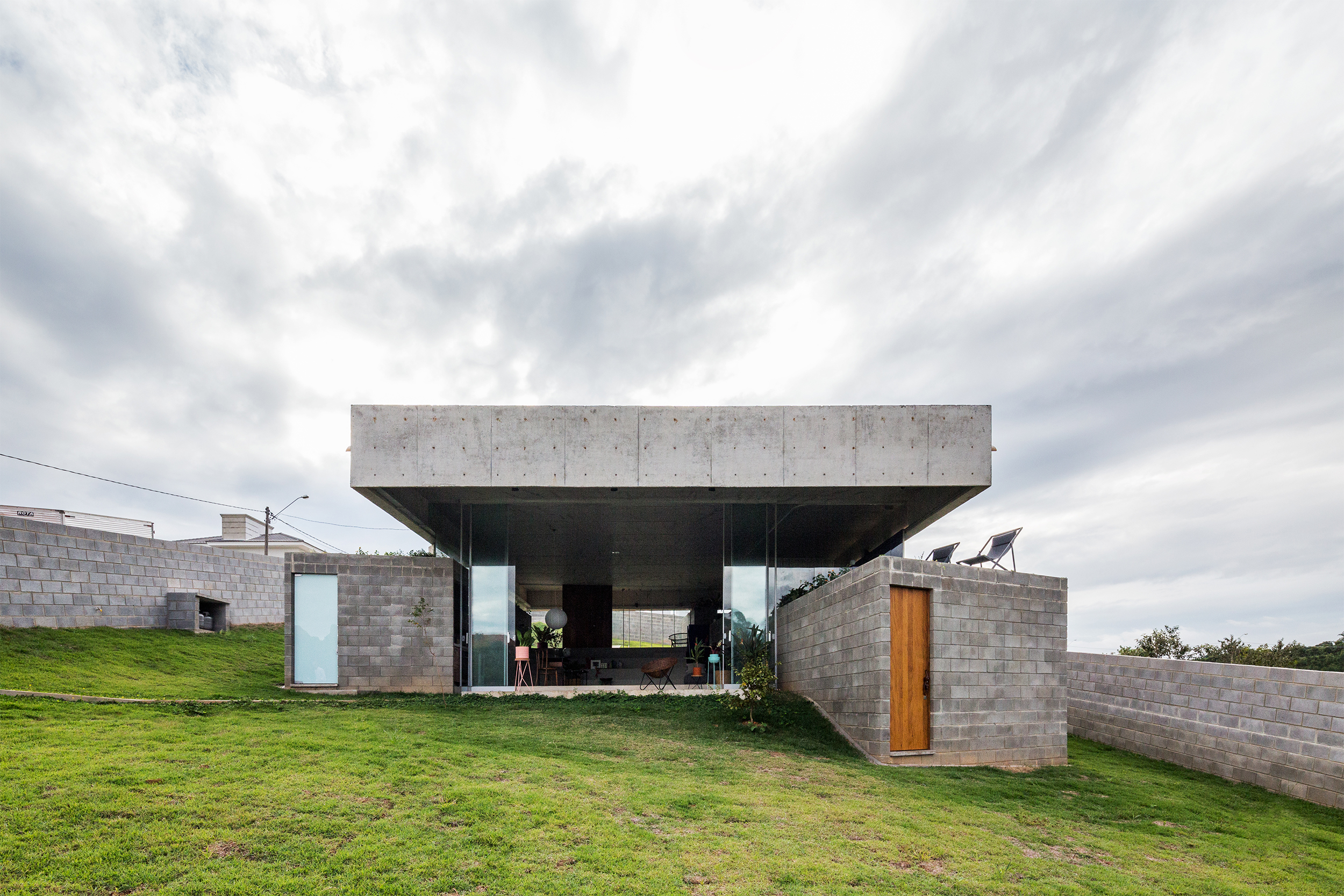

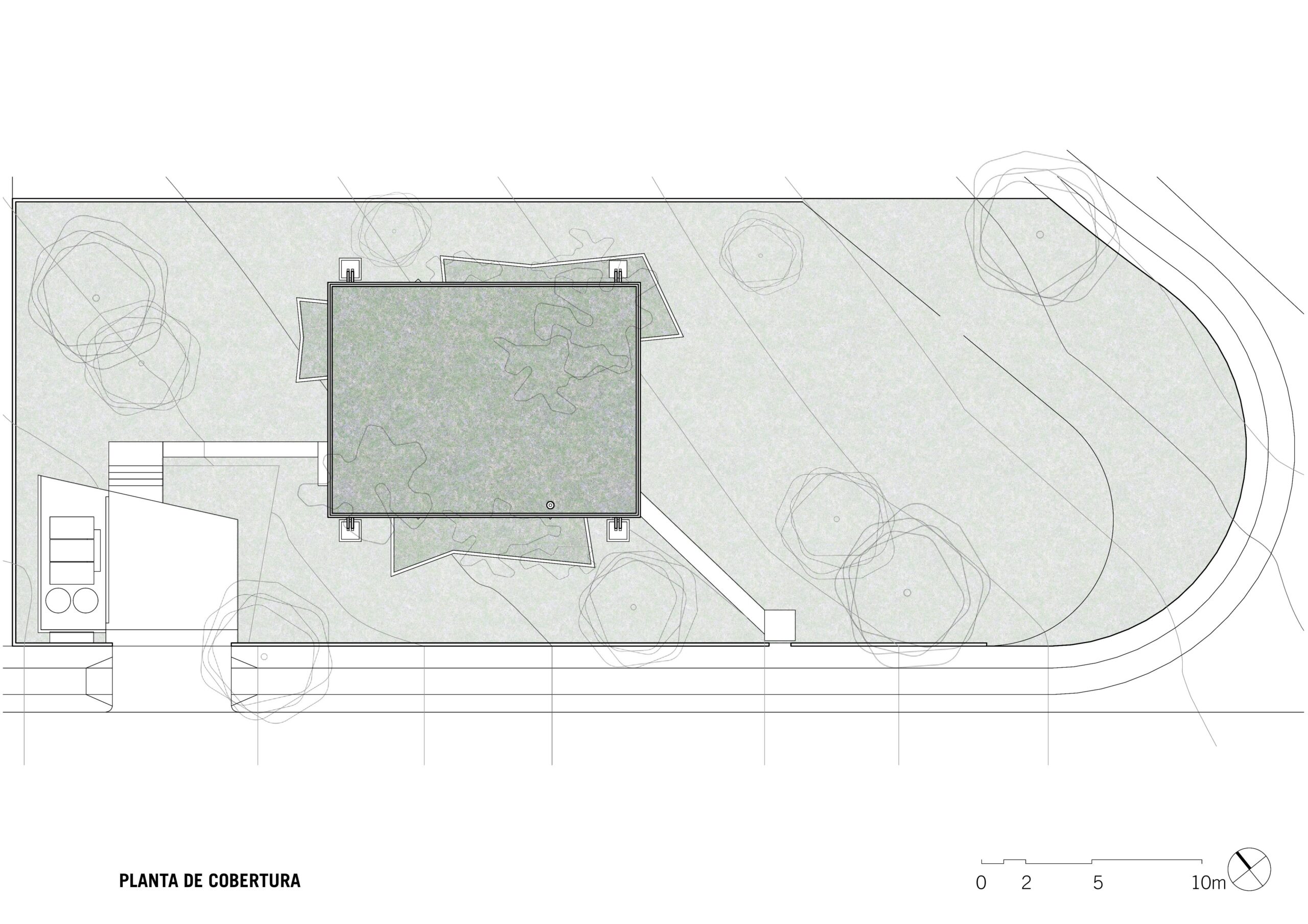

Uma cobertura de concreto apoiada em quatro pilares cobre esse conjunto produzindo ambiências diferentes a partir dos pés-direitos de cada um dos usos. Essa cobertura foi concretada a partir de formas de painéis pré-moldados e sua forma regular – um retângulo de 14,00 X 10,40 m – não coincide com os perímetros dos demais blocos produzindo áreas cobertas abertas, varandas e jardins internos.

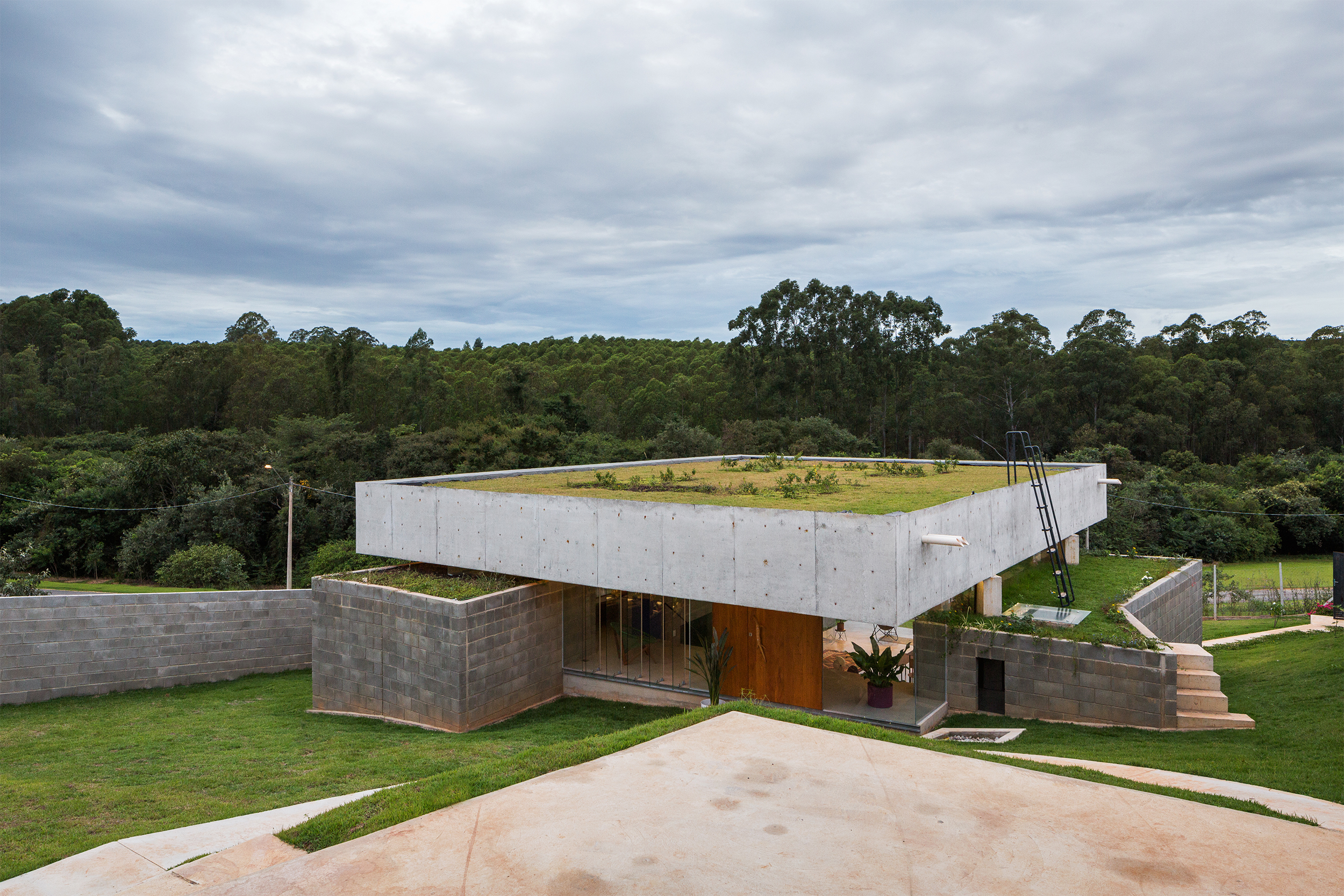

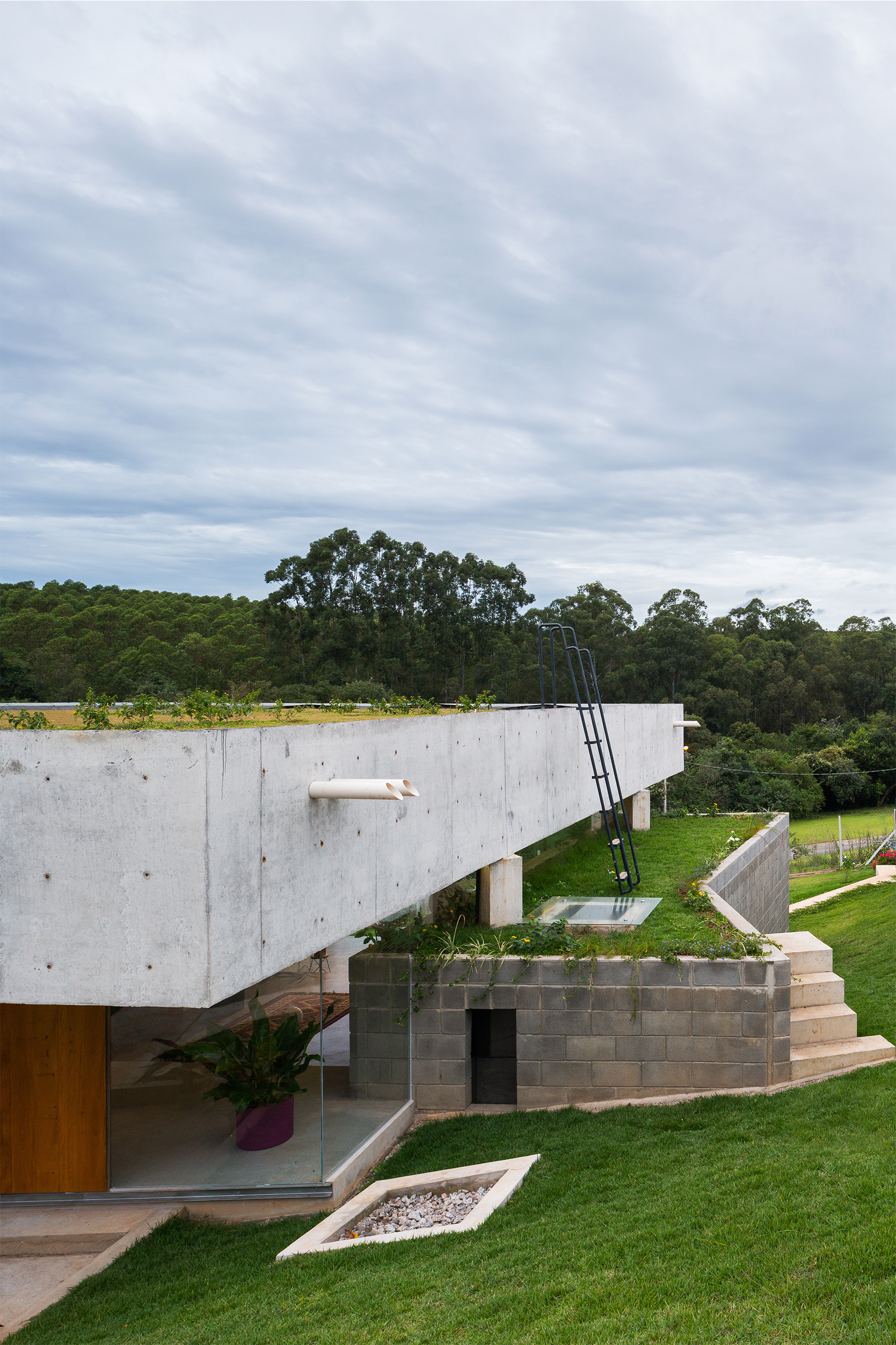

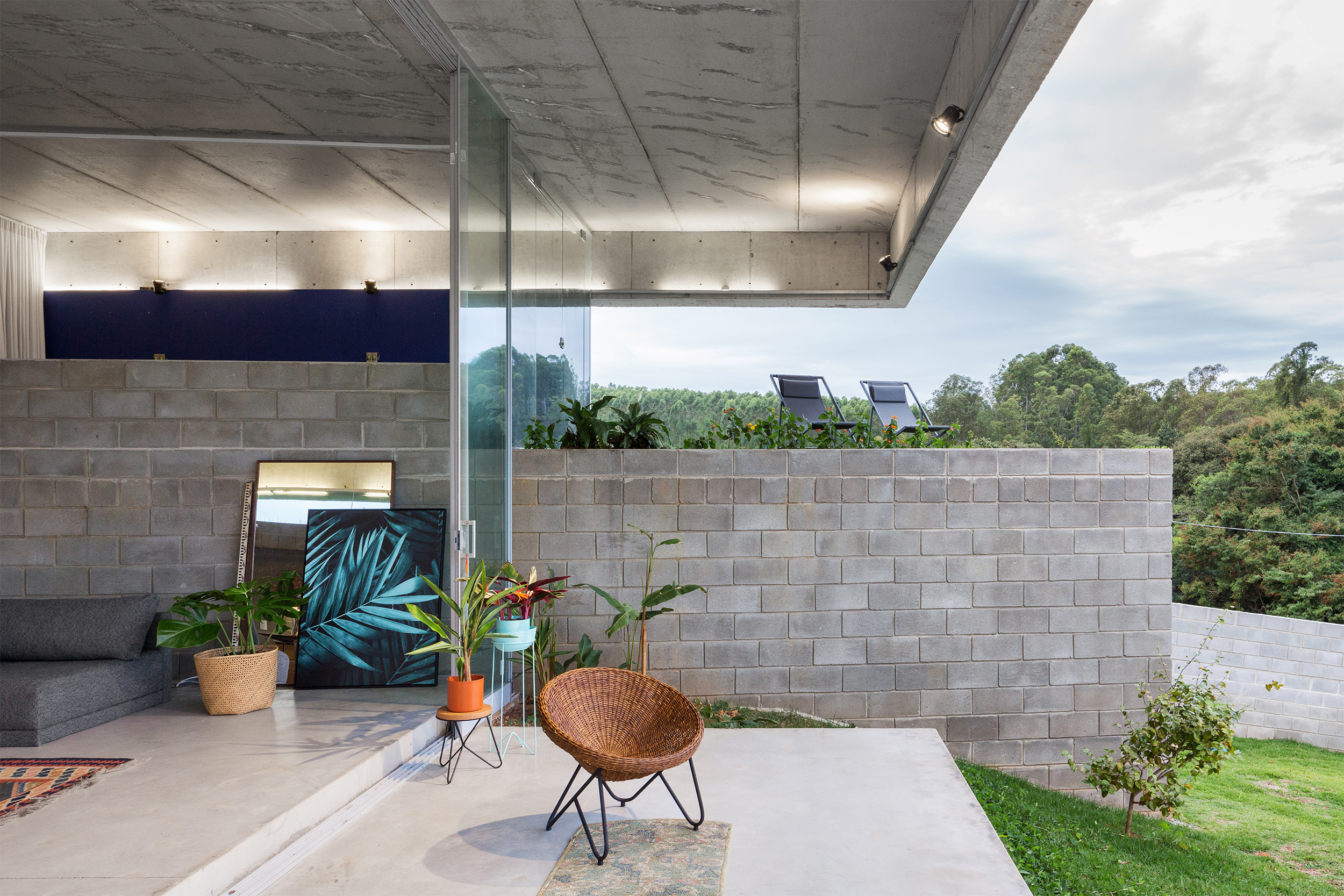

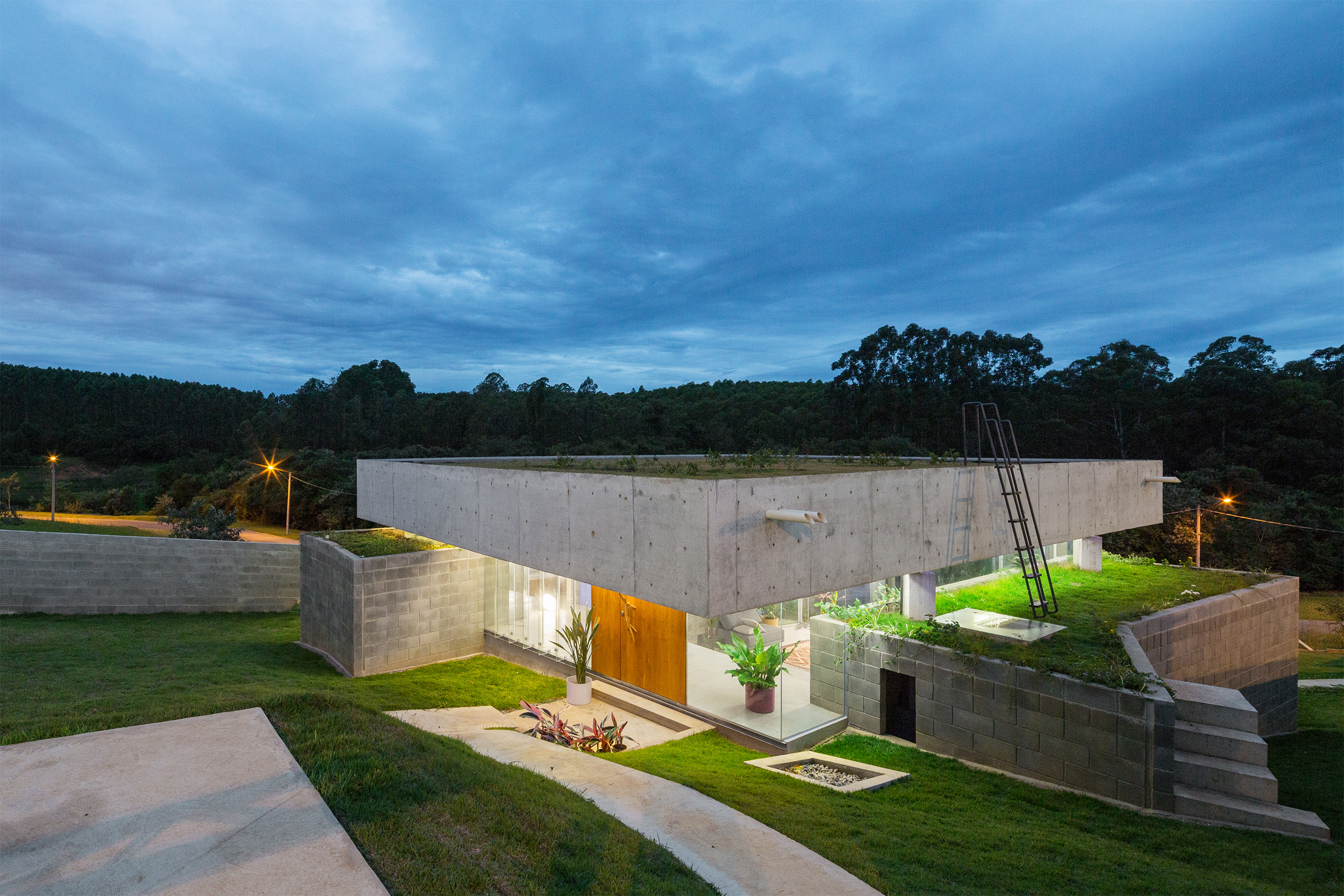

As lajes dos três volumes de alvenaria são jardins que estão ora dentro ora fora dos perímetros fechados da casa. A cobertura principal também possui uma laje-jardim completamente livre das infraestruturas como caixas d´água e placas solares, que estão localizadas no fundo do terreno, aproveitando seu desnível.
